KWALIFIKACJA MTL3 - CZERWIEC 2021



PYTANIE NR 13.
Na podstawie wykresu wyznacz procentową zawartość siarki w kąpieli metalowej w trakcie procesu konwertorownia surówki, jeżeli czas przedmuchiwania wynosi 15 minut.

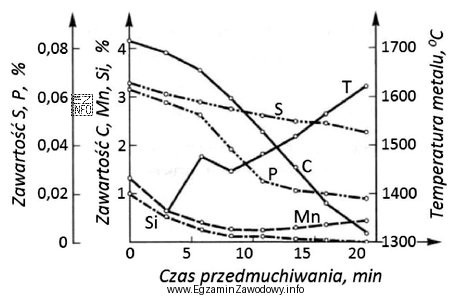

Ilustracja przedstawia wykres liniowy, który pokazuje zmiany zawartości różnych pierwiastków w kąpieli metalowej oraz
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Dla czasu przedmuchiwania 15 min należy odczytać z wykresu wartość zawartości siarki w kąpieli metalowej.
Odczyt wykonuje się na osi czasu (X) i przenosi na oś zawartości S (Y), zwracając uwagę na skalę w % oraz rząd wielkości. Z wykresu dla 15 min wypada 0,05%.

Pełne wyjaśnienie:

Zadanie polega na interpretacji wykresu procesu konwertorowania: dla zadanego czasu przedmuchiwania (15 minut) trzeba znaleźć na osi X wartość 15, poprowadzić linię do krzywej opisującej zmianę zawartości siarki w kąpieli metalowej, a następnie odczytać odpowiadającą jej wartość na osi Y (w procentach).

Poprawny wynik to 0,05%, ponieważ właśnie taka wartość znajduje się na krzywej dla czasu 15 min. W tego typu wykresach szczególnie ważne jest sprawdzenie, czy oś Y przedstawia procenty (np. 0,04–0,06%) czy wartości w % o większym zakresie. Błąd rzędu wielkości jest najczęstszą przyczyną nieprawidłowych odpowiedzi.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • 0,04% – to wartość bliska, ale odpowiada innemu punktowi na osi czasu (zwykle wcześniejszemu) albo wynika z odczytu "na oko" bez trafienia dokładnie w 15 min.
  • 2,0% – to poziom o zupełnie innym rzędzie wielkości; taki odczyt sugeruje pomylenie skali osi Y lub odczyt z innego wykresu/parametru (np. innego składnika).
  • 2,5% – analogicznie, wartość skrajnie wysoka jak na typowe wykresy zmian siarki w kąpieli w tym ujęciu; zwykle jest skutkiem przeoczenia, że na osi Y są ułamki procenta.

Wskazówka egzaminacyjna: przed zaznaczeniem odpowiedzi zawsze porównaj sensowność rzędu wielkości (czy mówimy o setnych części procenta, czy o kilku procentach) oraz upewnij się, że odczyt dotyczy kąpieli metalowej, a nie np. żużla.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza "zawartość siarki w kąpieli metalowej" w konwertorowaniu?
To udział siarki (S) w ciekłym metalu w danym momencie procesu, zwykle podawany w % masowych. W konwertorowaniu zmienia się on w czasie wskutek reakcji rafinacyjnych i przechodzenia zanieczyszczeń do żużla. Na wykresie najczęściej śledzi się spadek tej wartości wraz z czasem przedmuchiwania.
Jak odczytać wartość z wykresu dla czasu 15 minut?
Najpierw znajdź 15 na osi czasu (X). Następnie poprowadź pionową linię do przecięcia z krzywą, która opisuje zawartość siarki. Z punktu przecięcia odczytaj wartość na osi Y (zawartość S), zwracając uwagę na jednostki i skalę (np. 0,01% vs 1%).
Dlaczego w odpowiedziach pojawiają się wartości 2,0% i 2,5%?
Takie odpowiedzi zwykle są dystraktorami, które sprawdzają, czy zdający nie pomyli skali osi Y lub nie przeoczy, że wykres dotyczy ułamków procenta. W praktyce błąd polega na odczytaniu wartości z niewłaściwej podziałki albo pomyleniu parametru (np. innego składnika chemicznego).
Jakie są najczęstsze błędy przy interpretacji wykresów procesowych w metalurgii?
Najczęściej: pomylenie osi (czas vs inna zmienna), nieuwaga na jednostki (% vs ‰), błędne zaokrąglanie, odczyt z niewłaściwej krzywej (jeśli jest ich kilka) oraz odczyt "między kreskami" bez poprawnej interpolacji. Pomaga zaznaczenie punktu i dopiero wtedy wybór odpowiedzi.
Czy w takim zadaniu trzeba wykonywać obliczenia, czy wystarczy odczyt?
Zwykle wystarczy odczyt z wykresu dla wskazanego czasu. Czasem potrzebna bywa prosta interpolacja, jeśli 15 min wypada między oznaczeniami, ale nadal jest to praca na wykresie, a nie typowe rachunki technologiczne. Kluczowa jest poprawna interpretacja skali i jednostek.
Jak sprawdzić, czy odczyt dotyczy metalu, a nie żużla?
Trzeba zwrócić uwagę na opis wykresu: tytuł, legendę oraz podpis osi Y. W zadaniu wskazano "kąpiel metalową", więc odczyt powinien dotyczyć metalu. Jeśli na rysunku są dwie krzywe (metal/żużel), należy wybrać tę opisaną jako metal (lub np. "S w metalu").
Dlaczego czas przedmuchiwania wpływa na zawartość siarki?
Czas przedmuchiwania wiąże się z przebiegiem reakcji rafinacyjnych i warunkami wymiany między metalem a żużlem. W miarę trwania procesu może następować zmiana składu kąpieli oraz żużla, co wpływa na poziom zanieczyszczeń, w tym siarki. Wykres pokazuje typową zależność: parametr chemiczny jako funkcja czasu.
Jak podejść do odpowiedzi 0,04% vs 0,05% na egzaminie?
Przy wartościach bliskich kluczowa jest dokładność odczytu: traf w punkt dla 15 min, sprawdź podziałkę osi Y (czy kreski są co 0,01% czy np. co 0,005%) i dopiero wtedy porównaj z odpowiedziami. Nie wybieraj "najbliższej" liczby bez weryfikacji skali i położenia punktu.
Jak interpretować skalę osi Y, gdy wartości są małe (np. 0,05%)?
Najpierw ustal, jaki jest krok skali (np. 0,01% lub 0,02%). Następnie oceń rząd wielkości: 0,05% to pięć setnych procenta. Jeśli oś ma podpisy 0,00; 0,02; 0,04; 0,06, to odczyt 0,05% wymaga znalezienia miejsca pośredniego między 0,04 a 0,06.
Jak przygotować się do zadań z wykresami w MTL.5?
Ćwicz odczyty z wykresów: czas–skład, czas–temperatura, czas–zawartość zanieczyszczeń. Trenuj rozpoznawanie osi, jednostek i legendy oraz szybkie zaznaczanie punktów. Dobrze działa też nawyk sprawdzania rzędu wielkości wyniku przed wyborem odpowiedzi, bo eliminuje błędy typu 0,05% vs 2,0%.
info

To pytanie poprawnie rozwiązuje 41% zdających egzamin. trudne

Według specjalistów z branży: "Z wykresu dla 15 min wypada 0,05%."

Materiały:

  • Podręczniki i skrypty z metalurgii żelaza i stali (rozdziały o konwertorowaniu i rafinacji)
  • Zadania ćwiczeniowe z interpretacji wykresów procesowych (czas–skład chemiczny)
  • Instrukcje technologiczne zakładowe (jeśli dostępne) dotyczące kontroli składu kąpieli
