W opróbowaniu rurowym próbnikiem złoża (DST) zapis ciśnienia dennego w funkcji czasu ma zwykle charakter "schodkowy" lub "zębaty", ponieważ narzędzie jest kolejno otwierane i zamykane. Każdy taki powtarzalny układ odpowiada jednemu cyklowi opróbowania.
Jak liczyć cykle na wykresie?
- Przepływ (drawdown/depresja): po otwarciu narzędzia następuje spadek ciśnienia, bo płyn z warstwy zaczyna napływać do przewodu/narzędzia. Na wykresie widać to jako wyraźny spadek lub przejście na niższy poziom.
- Odbudowa ciśnienia (buildup): po zamknięciu narzędzia przepływ ustaje i ciśnienie w strefie przyotworowej rośnie w kierunku ciśnienia złożowego. Na wykresie widać to jako wzrost lub przejście na wyższy poziom.
- Jeden cykl to komplet: przepływ + odbudowa. Zdarzenia częściowe (np. pojedyncze załamanie, krótki skok lub szum pomiarowy) nie powinny być liczone jako osobny cykl, jeśli nie tworzą pełnej sekwencji.

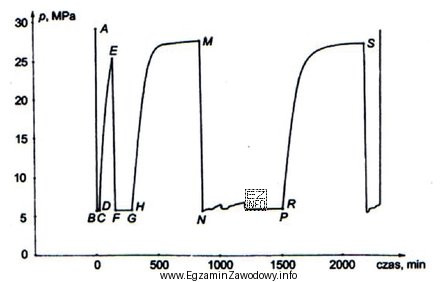

Na przedstawionym wykresie da się wyróżnić trzy kompletne, powtarzające się sekwencje spadku (przepływ) oraz następującej po nim odbudowy (zamknięcie). Dlatego poprawna odpowiedź to 3 cykle.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- 2 cykle – wynik typowy dla pominięcia jednej z pełnych sekwencji (często tej na początku lub na końcu wykresu) albo potraktowania jej jako fragmentu zakłóceń.
- 4 cykle – zwykle błąd "nadsegmentacji", czyli liczenia pojedynczych skoków/załamań jako osobnych cykli, mimo że nie obejmują pełnego układu przepływ+odbudowa.
- 5 cykli – podobnie jak wyżej, ale z jeszcze większym rozdrobnieniem przebiegu, często przez wliczanie krótkich faz stabilizacji lub przejściowych zmian reżimu pracy.
Wskazówka egzaminacyjna: najpierw zaznacz na wykresie wszystkie odcinki spadku ciśnienia odpowiadające otwarciu, a potem sprawdź, czy każdy z nich ma odpowiadającą mu odbudowę po zamknięciu. Dopiero takie pary licz jako cykle.
