W zadaniach z gabarytami transportowymi kluczowe jest poprawne ułożenie zależności geometrycznej: łączna wysokość zestawu (platforma + ładunek) musi być mniejsza lub równa prześwitowi pod obiektem.

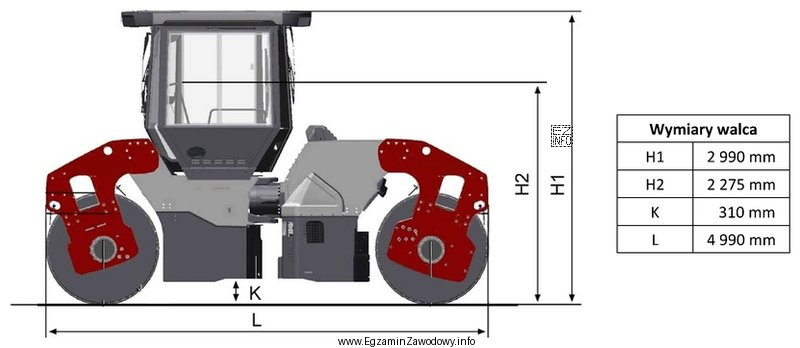

Tu prześwit wiaduktu wynosi 3,7 m. Z rysunku odczytuje się wymiary walca i wybiera ten, który w danym sposobie przewozu tworzy jego wysokość w obrysie (najczęściej jest to średnica, jeśli walec "stoi" na podstawie, albo inny wymiar, jeśli jest ułożony inaczej – zgodnie z rysunkiem). Następnie stosuje się prosty bilans wysokości:
h_platformy_max = 3,7 m − h_walca
Po wstawieniu wartości odczytanej z rysunku jako h_walca i wykonaniu odejmowania otrzymuje się wynik 0,71 m, czyli 710 mm. Warto zwrócić uwagę na jednostki: jeśli wymiary walca są podane w milimetrach, należy je przeliczyć na metry przed odejmowaniem albo cały rachunek wykonać w milimetrach (3,7 m = 3700 mm) i dopiero na końcu podać odpowiedź w wymaganej jednostce.
Dlaczego pozostałe propozycje są błędne? Zwykle wynikają z typowych pomyłek: 310 mm oznaczałoby zbyt niski pokład w porównaniu do danych z rysunku (błąd doboru wymiaru lub odejmowania). 1 425 mm i 2 275 mm sugerują, że od prześwitu odjęto niewłaściwą wielkość (np. promień zamiast średnicy albo długość walca), albo wykonano błędną konwersję m↔mm. W praktyce zawsze warto zrobić szybkie sprawdzenie sensowności: platforma ma "zabrać" tylko tyle wysokości, ile zostaje po uwzględnieniu gabarytu walca.
