KWALIFIKACJA ELE2 - STYCZEŃ 2017

Wyjaśnienie poprawnej odpowiedzi:

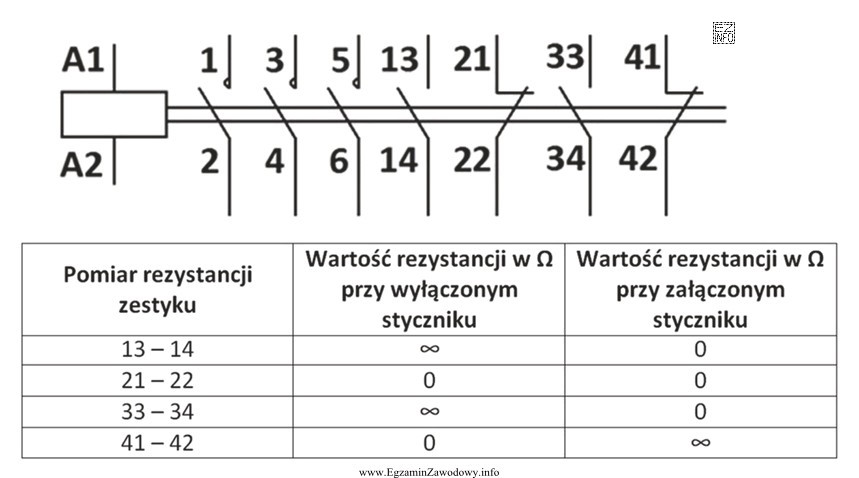

Na schemacie przedstawiono styki pomocnicze stycznika. Styki 21-22 są stykami normalnie zamkniętymi (NC), co oznacza, że powinny być zamknięte (przewodzące) gdy stycznik jest wyłączony, a otwarte (nieprzewodzące) gdy stycznik jest załączony. Tabela pokazuje, że rezystancja dla par 13-14, 33-34 i 41-42 jest zgodna z oczekiwaniami (nieskończona rezystancja dla styków NC przy załączonym styczniku i zero dla styków NO przy załączonym styczniku). Jednak dla par 21-22 rezystancja jest nieskończona niezależnie od stanu stycznika, co wskazuje na uszkodzenie tych styków.
