KWALIFIKACJA ELE2 - STYCZEŃ 2024 (test 3)



PYTANIE NR 17.

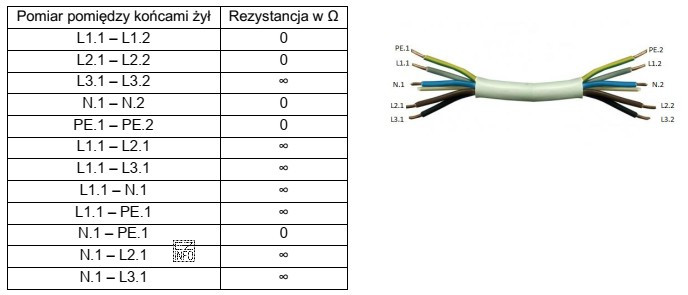

Na podstawie zamieszczonych w tabeli wyników pomiarów dotyczących przewodu przedstawionego na ilustracji określ, które z jego żył są ze sobą zwarte.
Na podstawie zamieszczonych w tabeli wyników pomiarów dotyczą
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby określić, które żyły są ze sobą zwarte, należy zwrócić uwagę na wyniki pomiarów rezystancji. Rezystancja równa 0 Ω wskazuje na zwarcie między żyłami. W tabeli pomiarów widzimy, że rezystancja między N.1 – N.2 oraz PE.1 – PE.2 wynosi 0 Ω, co oznacza, że żyły N i PE są zwarte. Pozostałe pomiary wykazują rezystancję nieskończoną (symbol ∞), co oznacza brak zwarcia między tymi żyłami.
