KWALIFIKACJA ELE2 - CZERWIEC 2014



PYTANIE NR 34.

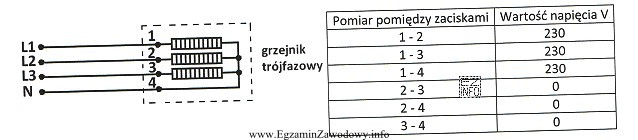

W celu wykrycia uszkodzenia w obwodzie grzejnika trójfazowego, którego schemat przedstawiono na rysunku, wykonano pomiary napięcia na jego zaciskach. Na podstawie wyników pomiarów zawartych w tabeli, określ rodzaj uszkodzenia występującego w obwodzie grzejnika.
W celu wykrycia uszkodzenia w obwodzie grzejnika trójfazowego, któ
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie wyników pomiarów napięcia na zaciskach grzejnika trójfazowego można stwierdzić, że faza L1 jest podłączona prawidłowo, co potwierdzają napięcia 230 V pomiędzy zaciskami 1-2, 1-3 i 1-4. Brak napięcia pomiędzy pozostałymi zaciskami (2-3, 2-4, 3-4) wskazuje na przerwę w przewodach zasilających L2 i L3. Dlatego poprawną odpowiedzią jest "Przerwa w dwóch przewodach zasilających grzejnik."
