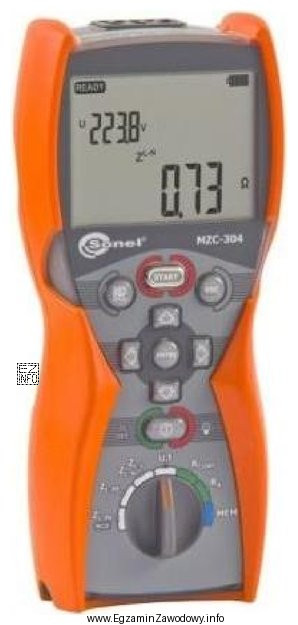

Pytanie sprawdza umiejętność dobrania właściwego parametru do funkcji przyrządu pomiarowego pokazanego na ilustracji. Impedancja pętli zwarcia to wielkość używana w pomiarach ochronnych instalacji niskiego napięcia: pozwala ocenić, czy w razie zwarcia popłynie prąd wystarczający do zadziałania zabezpieczenia (np. wyłącznika nadprądowego) i szybkiego odłączenia zasilania.
Dlaczego poprawna jest odpowiedź: "Impedancję pętli zwarcia"?
Typowe mierniki instalacji mają funkcję pomiaru pętli zwarcia (często opisywaną jako "loop", "Zs", "PSC/Ik"). Jest to standardowy test wykonywany podczas sprawdzania skuteczności ochrony przeciwporażeniowej i stanu instalacji.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Rezystancję izolacji" mierzy się przyrządem podającym napięcie probiercze (megomomierzem). Choć część mierników instalacji może mieć tryb Riso, nie każdy przyrząd do pętli zwarcia go posiada; w tym pytaniu rozpoznanie ze zdjęcia wskazuje na pomiar pętli.
- "Prąd upływu" w praktyce mierzy się najczęściej cęgami pomiarowymi do prądów różnicowych/upływowych lub specjalizowanym miernikiem upływu. Nie jest to typowa podstawowa funkcja miernika pętli zwarcia.
- "Chwilową moc obciążenia" wyznacza się watomierzem lub analizatorem mocy/energii. Sam pomiar pętli zwarcia nie służy do określania mocy chwilowej odbiornika.
Wskazówka egzaminacyjna: jeśli na zdjęciu widać przyrząd kojarzony z pomiarami ochronnymi (pętla zwarcia, RCD, ciągłość PE), to pytanie zwykle dotyczy parametrów bezpieczeństwa instalacji, a nie parametrów eksploatacyjnych typu moc.
