KWALIFIKACJA ELE5 - STYCZEŃ 2015

PYTANIE NR 20.

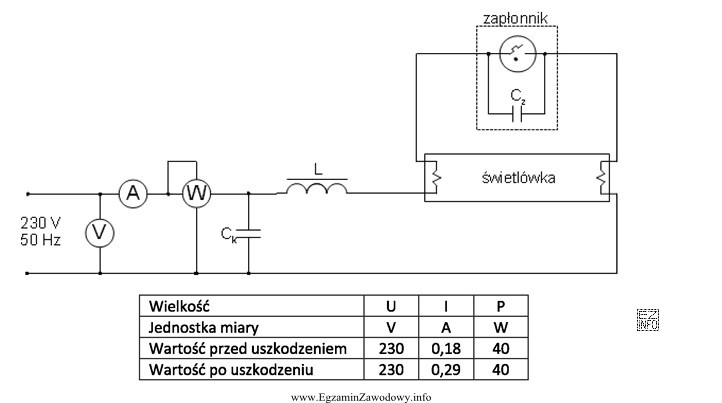

Na podstawie wyników pomiarów podanych w tabeli zlokalizuj uszkodzenie w układzie pokazanym na schemacie.
Ilustracja przedstawia schemat elektryczny związany z układem świetlówki.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W lokalizacji usterki kluczowe jest porównanie wyników pomiarów z tabeli z oczekiwanym działaniem gałęzi układu na schemacie.
Jeżeli zestaw pomiarów wskazuje nieprawidłowości charakterystyczne dla gałęzi z kondensatorem Ck (np. brak typowego "kształtowania" prądu/napięcia), najbardziej uzasadniony wniosek to uszkodzenie Ck.

Pełne wyjaśnienie:

W tego typu zadaniu nie wybiera się odpowiedzi "na pamięć", tylko wykonuje wnioskowanie z pomiarów. Schemat pokazuje, gdzie w układzie pracują elementy: dwa kondensatory (Ck, Cz), dławik L oraz lampa zapłonnika. Tabela (zestaw wyników) pozwala ocenić, w której gałęzi obwodu wartości odbiegają od spodziewanych dla poprawnego działania.

Odpowiedź "Uszkodzony kondensator Ck." jest poprawna, gdy z tabeli wynika, że nieprawidłowości dotyczą dokładnie tej części układu, w której Ck wpływa na przebieg pracy (np. ładowanie/rozładowanie, kształtowanie wartości prądu lub napięcia, stabilizacja warunków zapłonu). W praktyce uszkodzenie kondensatora może mieć postać przerwy, zwarcia lub istotnej utraty pojemności, a każda z tych usterek zmienia zależności pomiarowe w danej gałęzi.

Dlaczego pozostałe odpowiedzi są mniej trafne w takim układzie diagnostycznym?

  • "Uszkodzony kondensator Cz." – ten wybór byłby uzasadniony, gdyby odchylenia pomiarowe dotyczyły gałęzi, w której Cz odpowiada za obserwowany parametr. Jeśli jednak anomalia "idzie" śladem toru z Ck, wskazanie Cz jest typowym skutkiem pomylenia oznaczeń lub gałęzi na schemacie.
  • "Upływ prądu w dławiku L." – upływ (w sensie nienormalnego przewodzenia do obudowy/izolacji lub zwiększonych strat) zwykle daje inne symptomy niż typowe uszkodzenie kondensatora. W tabeli oczekiwalibyśmy wtedy oznak zwiększonego poboru prądu/strat lub zmian w zachowaniu całego toru, a nie tylko charakterystycznych odchyleń przypisanych do kondensatora.
  • "Rozszczelnienie lampy zapłonnika." – taka usterka dotyczy samego elementu wykonawczego (lampy). Jej objawy częściej wiążą się z brakiem zapłonu mimo prawidłowych warunków w obwodzie zasilania/kształtowania, a nie z wynikami wskazującymi bezpośrednio na niewłaściwe parametry kondensatora w konkretnej gałęzi.

Wskazówka egzaminacyjna: najpierw przypisz każdy pomiar z tabeli do miejsca na schemacie (węzeł/gałąź), a dopiero potem porównuj, która z czterech usterek najlepiej wyjaśnia cały zestaw odchyleń. To ogranicza ryzyko wyboru na podstawie pojedynczej "podejrzanej" wartości.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To wnioskowanie, który element układu jest niesprawny, porównując wyniki pomiarów (np. napięcia/prądy) z tym, czego oczekujemy z analizy schematu. Nie chodzi o samo odczytanie liczby, ale o wskazanie gałęzi/węzła, którego zachowanie odbiega od normy.
Uszkodzenie kondensatora częściej zmienia zachowanie w gałęzi, w której występuje zjawisko ładowania/rozładowania (zmiana charakteru prądu/napięcia w tej części układu). Upływ w dławiku zwykle zwiększa straty i może wpływać szerzej na pobór prądu całego toru. Kluczowe jest przypisanie pomiarów do miejsca na schemacie.
Bo oznaczenia są do siebie podobne, a oba elementy są tego samego typu (kondensatory). Działa tu błąd uwagi: uczeń wybiera "pierwszy kondensator", nie sprawdzając, w której gałęzi występuje odchylenie pomiarowe. Pomaga nawyk: najpierw zaznacz na schemacie, gdzie mierzono.
Najczęściej rozważa się: przerwę (brak działania kondensatora), zwarcie (silne zaburzenie pracy gałęzi) oraz utratę pojemności/parametrów (układ działa niestabilnie). W zadaniach egzaminacyjnych wnioskuje się o tym po zestawie pomiarów w tabeli, a nie po samym wyglądzie elementu.
To niepożądane przewodzenie/straty wynikające z uszkodzenia izolacji lub degradacji elementu, które powodują, że część energii "ucieka" poza zamierzony tor. W pomiarach może to skutkować podwyższonym poborem prądu lub odchyleniami w kilku punktach układu, nie tylko lokalnie.
Gdy zasilanie i warunki elektryczne toru sterującego wyglądają poprawnie, a mimo tego zapłon/wyładowanie nie zachodzi prawidłowo. W zadaniu, jeśli tabela wskazuje anomalię w konkretnym torze z kondensatorem lub dławikiem, zwykle priorytetem jest usterka elementu biernego, nie samej lampy.
Najpierw odczytaj, gdzie są punkty pomiarowe i jakie wielkości mierzono. Potem przypisz każdy wynik do gałęzi elementów (Ck, Cz, L, lampa). Dopiero na końcu wybierz usterkę, która wyjaśnia wszystkie odchylenia, a nie tylko jeden "dziwny" pomiar.
Najczęstsze to: skupienie się na jednym wyniku (zakotwiczenie), pominięcie powiązania pomiaru z węzłem na schemacie, mylenie podobnych oznaczeń elementów oraz wybór odpowiedzi "najbardziej dramatycznej" (np. rozszczelnienie), mimo że dane wskazują na prostszą usterkę.
Zwykle dominuje interpretacja i logiczne porównanie pomiarów z działaniem układu. Czasem pojawiają się proste przeliczenia (np. porównanie różnic, sprawdzenie zgodności trendu), ale sednem jest poprawne powiązanie pomiarów z elementami na schemacie i rozpoznanie typowego "podpisu" usterki.
Ćwicz na krótkich zestawach: schemat + tabela pomiarów + 4 możliwe usterki. Ustal dla siebie procedurę: (1) lokalizacja punktów pomiaru, (2) wskazanie gałęzi podejrzanej, (3) dopasowanie typu usterki (przerwa/zwarcie/upływ) do obserwacji. To zwiększa powtarzalność na egzaminie.
info

Około 60% zdających odpowiada poprawnie na to pytanie. średnie

Materiały:

  • Podręcznik z podstaw elektrotechniki (obwody RLC i pomiary)
  • Instrukcje serwisowe/techniczne układów zapłonowych stosowanych w urządzeniach grzewczych
  • Materiały dydaktyczne o diagnozowaniu elementów biernych (kondensatory, dławiki) multimetrem i miernikiem LCR
