Funkcja "test diody" (lub pomiar rezystancji/ciągłości w trybie diodowym) służy do sprawdzenia, czy dioda zachowuje się jak element jednokierunkowy. Sprawna dioda daje wynik przewodzenia tylko przy polaryzacji w kierunku przewodzenia, natomiast przy odwróconej polaryzacji powinna blokować (brak przewodzenia / wskazanie poza zakresem).

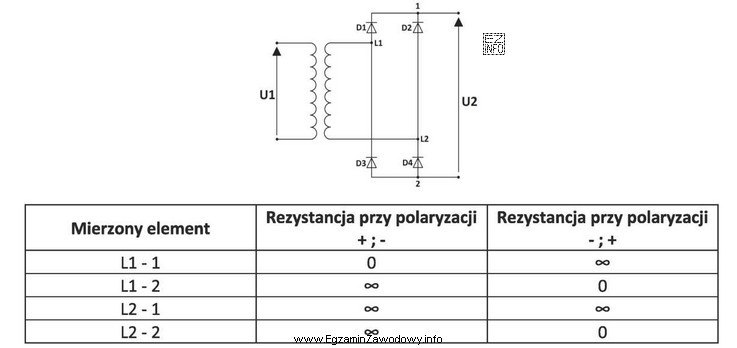

W mostku prostowniczym (układ czterech diod) pomiary wykonywane na zaciskach mostka są trudniejsze niż na "gołej" pojedynczej diodzie, bo prąd pomiarowy może zamykać się różnymi ścieżkami przez inne diody. Dlatego kluczowe są dwa warunki z treści: zmiana polaryzacji oraz odłączony transformator. Odłączenie transformatora eliminuje dodatkowe drogi przewodzenia przez uzwojenia i zmniejsza ryzyko błędnych wskazań.
Jeżeli w wynikach dla danej diody pojawia się przewodzenie w obu kierunkach, typowo wskazuje to na zwarcie diody. Jeżeli natomiast nie ma przewodzenia w żadnym kierunku, typowo oznacza to przerwę (uszkodzenie z przerwaniem złącza). Z interpretacji podanych w zadaniu wyników (dla obu polaryzacji) wynika, że tylko "D2 uszkodzona" jest spójne z obserwowanym nienormalnym zachowaniem w porównaniu do pozostałych diod.
- Odpowiedź "D1 uszkodzona, D2 sprawna, D3 sprawna, D4 sprawna" jest niezgodna z wnioskami z pomiarów, bo przenosi symptom uszkodzenia na inną gałąź mostka.
- Odpowiedź "D1 sprawna, D2 sprawna, D3 uszkodzona, D4 sprawna" jest błędna, ponieważ wskazania charakterystyczne dla uszkodzenia nie dotyczą D3.
- Odpowiedź "D1 sprawna, D2 sprawna, D3 sprawna, D4 uszkodzona" jest błędna, bo przypisuje awarię diodzie, która według pomiarów zachowuje się jednokierunkowo.
Wskazówka egzaminacyjna: zawsze oceniaj diodę w dwóch polaryzacjach i pamiętaj, że w układzie mostkowym prąd testera może płynąć przez więcej niż jeden element. Jeśli to możliwe w praktyce serwisowej, najlepszą metodą jest rozłączenie jednego wyprowadzenia diody, ale w tym zadaniu przyjęto diagnostykę w układzie przy odłączonym transformatorze.
