KWALIFIKACJA ELE2 - CZERWIEC 2024 (test 2)



PYTANIE NR 15.

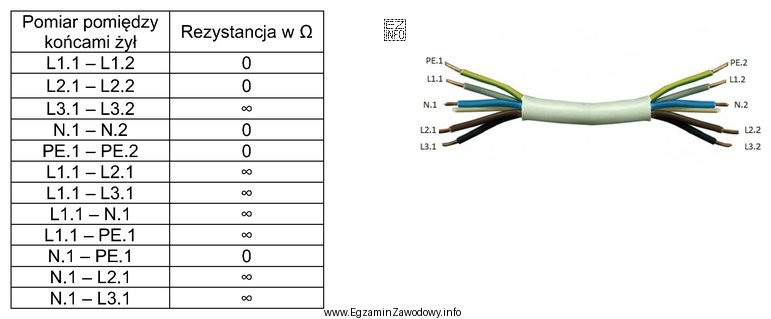

Na podstawie wyników pomiarów rezystancji w przewodzie elektrycznym przedstawionym na ilustracji można stwierdzić, że żyły
Ilustracja przedstawia schemat pomiaru rezystancji w przewodzie elektrycznym, co jest istotne w kontekście kwalifikacji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wynik ∞ między końcami tej samej żyły oznacza przerwę, a 0 Ω między różnymi żyłami oznacza zwarcie.
Z tabeli: L3.1–L3.2 = ∞, więc żyła L3 jest przerwana. Jednocześnie N.1–PE.1 = 0 Ω, więc N i PE są zwarte. Pozostałe pomiary (0 Ω dla L1 i L2 oraz ∞ między żyłami) potwierdzają brak innych usterek.

Pełne wyjaśnienie:

W diagnostyce przewodów wielożyłowych pomiar rezystancji służy zwykle do dwóch różnych celów, dlatego kluczowa jest poprawna interpretacja wyniku:

  • Test ciągłości tej samej żyły (pomiędzy jej dwoma końcami): wynik bliski 0 Ω oznacza ciągłość, a ∞ (brak wskazania, "nieskończoność") oznacza przerwę.
  • Test izolacji między różnymi żyłami: wynik ∞ oznacza brak połączenia (izolacja zachowana), natomiast 0 Ω oznacza zwarcie między żyłami.

Z przedstawionych wyników pomiarów wynika, że:

  • Między końcami żyły L3 otrzymano ∞ (L3.1–L3.2). To typowy objaw przerwania żyły L3 – przewód nie zapewnia ciągłości tej fazy, co w praktyce może uniemożliwić prawidłową pracę odbiornika trójfazowego.
  • Między żyłami N i PE uzyskano 0 Ω (N.1–PE.1). Ponieważ są to różne żyły, taki wynik oznacza zwarcie N–PE, czyli nieprawidłowe połączenie (uszkodzenie izolacji lub błędne połączenie).

Pozostałe odpowiedzi są niepoprawne, ponieważ:

  • Stwierdzenia o "przerwaniu L1 i L2" przeczą wynikom ciągłości: dla L1.1–L1.2 i L2.1–L2.2 wskazano 0 Ω, czyli żyły są ciągłe.
  • Stwierdzenie o "zwarciu L1 i L2" przeczy pomiarowi między żyłami: L1.1–L2.1 ma ∞, więc nie ma zwarcia międzyfazowego.
  • Wariant z "zwarciem N i L3 oraz przerwą PE" nie pasuje do tabeli: N.1–L3.1 jest ∞ (brak zwarcia), a PE.1–PE.2 ma 0 Ω (PE jest ciągła).

W praktyce takie pomiary wykonuje się przy odłączonym zasilaniu. Zwarcie N–PE jest szczególnie niebezpieczne i wymaga usunięcia usterki, zanim przewód zostanie dopuszczony do użytkowania.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak interpretować wynik 0 Ω w pomiarze przewodu?
Wartość 0 Ω (lub bardzo mała) oznacza przewodzenie. Jeśli mierzysz ten sam przewód między jego końcami, świadczy to o ciągłości żyły. Jeśli jednak 0 Ω pojawia się między różnymi żyłami, wskazuje to na zwarcie (niepożądane połączenie).
Co oznacza symbol ∞ w tabeli pomiarów rezystancji?
Symbol ∞ oznacza brak przewodzenia (rezystancja bardzo duża, poza zakresem). Dla pomiaru między końcami tej samej żyły wskazuje to na przerwę. Dla pomiaru między różnymi żyłami zwykle oznacza to prawidłową izolację między nimi.
Dlaczego przerwa żyły L3 jest istotna w przewodzie 5-żyłowym?
Przerwana żyła L3 oznacza brak jednej fazy. W instalacjach zasilających odbiorniki trójfazowe może to powodować brak pracy urządzenia lub nieprawidłową pracę (np. brak rozruchu, spadek mocy). Usterkę identyfikuje się przez ∞ między końcami tej żyły.
Czy zwarcie N i PE jest groźne i dlaczego?
Tak. Zwarcie N–PE (0 Ω między żyłami neutralną i ochronną) jest stanem niepożądanym, bo może zaburzać działanie zabezpieczeń i powodować niebezpieczne napięcia na częściach przewodzących. W praktyce wymaga znalezienia miejsca uszkodzenia izolacji lub błędnego połączenia.
Jak odróżnić test ciągłości od testu izolacji między żyłami?
Test ciągłości wykonuje się między końcami tej samej żyły (np. L3.1–L3.2): 0 Ω = ciągłość, ∞ = przerwa. Test izolacji wykonuje się między różnymi żyłami (np. N.1–PE.1): ∞ = brak połączenia, 0 Ω = zwarcie.
Jakie błędy najczęściej popełnia się przy interpretacji 0 Ω i ∞?
Najczęstszy błąd to automatyczne założenie, że 0 Ω zawsze jest dobre. To prawda tylko dla ciągłości tej samej żyły. Między różnymi żyłami 0 Ω oznacza zwarcie. Drugi błąd to uznanie ∞ za usterkę zawsze, choć między różnymi żyłami zwykle oznacza poprawną izolację.
Kiedy wykonuje się pomiar rezystancji przewodu w praktyce serwisowej?
Pomiary rezystancji/ciągłości wykonuje się, gdy podejrzewa się uszkodzenie przewodu (brak zasilania, zadziałanie zabezpieczeń, niestabilna praca urządzeń) lub podczas kontroli po naprawie. Kluczowe jest wykonywanie pomiaru przy odłączonym napięciu, aby uniknąć zagrożeń i błędnych wskazań.
Jakie żyły ma typowy przewód 5-żyłowy i co oznaczają?
Typowy przewód 5-żyłowy zawiera trzy fazy L1, L2, L3, żyłę neutralną N oraz ochronną PE. W diagnostyce porównuje się ciągłość każdej żyły (pomiędzy jej końcami) oraz sprawdza, czy nie ma zwarć między różnymi żyłami (np. N–PE lub międzyfazowych).
Dlaczego w tabeli pojawiają się pomiary między różnymi żyłami, np. L1 i N?
Takie pomiary sprawdzają, czy izolacja między żyłami jest zachowana. Dla różnych żył prawidłowo powinno być ∞ (brak połączenia). Jeśli pojawia się 0 Ω, oznacza to zwarcie. Dzięki temu można wykryć uszkodzenie izolacji, zanim doprowadzi do awarii lub zagrożenia.
Jak rozwiązywać zadania z tabelą pomiarów rezystancji na egzaminie?
Najpierw odczytaj wyniki między końcami tej samej żyły i wypisz przerwy (∞) oraz żyły ciągłe (0 Ω). Potem sprawdź wyniki między różnymi żyłami i wypisz zwarcia (0 Ω). Na końcu porównaj z odpowiedziami i wybierz tę, która jednocześnie spełnia oba warunki.
info

Statystycznie 43% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Wynik ∞ między końcami tej samej żyły oznacza przerwę, a 0 Ω między różnymi żyłami oznacza zwarcie.Z tabeli: L3.1–L3.2 = ∞, więc żyła L3 jest przerwana."

Materiały:

  • Podręcznik do podstaw elektrotechniki (dział: rezystancja, zwarcie, przerwa, pomiary omomierzem)
  • Instrukcja obsługi multimetru/omomierza (funkcja testu ciągłości i pomiaru rezystancji)
  • Zadania treningowe z interpretacji tabel pomiarowych dla przewodów wielożyłowych
