W diagnozowaniu grzejnika jednofazowego pomiar rezystancji między zaciskami L1 i N jest podstawową metodą oceny, czy przez urządzenie istnieje zamknięty tor prądowy. Sprawna grzałka (element oporowy) ma rezystancję skończoną, a jej uszkodzenie w typowej postaci "przerwy" objawia się bardzo dużą rezystancją (w praktyce: brak ciągłości).
Kluczowe jest uwzględnienie sposobu połączenia grzałek w urządzeniu. W zależności od tego, czy elementy są połączone równolegle, szeregowo lub w układzie mieszanym, uszkodzenie jednej grzałki może:
- zmienić rezystancję widzianą między L1–N, ale pozostawić tor prądowy przez inne gałęzie (typowe dla połączenia równoległego),
- spowodować całkowity brak ciągłości między L1–N, jeśli uszkodzony element leży w jedynej drodze przepływu prądu (typowe dla połączenia szeregowego),
- dać wynik pośredni, gdy część układu pozostaje sprawna, a część jest odłączona.

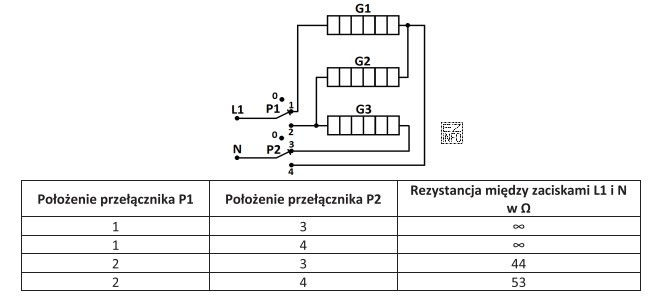

W tym zadaniu należy odczytać z rysunku (schematu oraz wyników pomiarów), które gałęzie obwodu zachowują ciągłość, a gdzie występuje przerwa. Wskazanie "Uszkodzona jest tylko grzałka G1" jest spójne z sytuacją, w której tor odpowiadający G1 nie przewodzi (brak ciągłości), natomiast tory odpowiadające pozostałym grzałkom nadal tworzą zamkniętą drogę między L1 i N.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Sprawna jest tylko grzałka G3." – to wymagałoby, aby wyłącznie gałąź z G3 dawała ciągłość i odpowiadała za całą rezystancję między L1–N, a pozostałe tory wskazywały przerwę. Z odczytu na schemacie wynika inny obraz uszkodzenia.
- "Wszystkie grzałki są uszkodzone." – wtedy pomiar między L1–N nie wykazywałby poprawnego toru przewodzenia przez elementy grzejne (brak byłoby typowej, stabilnej rezystancji wynikającej z przynajmniej jednej sprawnej gałęzi).
- "Wszystkie grzałki są sprawne." – w takim przypadku wszystkie odcinki układu odpowiadające grzałkom powinny wykazywać ciągłość i wartości rezystancji zgodne z elementami oporowymi; rysunek wskazuje jednak na uszkodzenie w gałęzi G1.
Wskazówka egzaminacyjna: przy takich zadaniach zawsze najpierw ustal, czy uszkodzenie ma charakter "przerwy" (brak ciągłości) czy "zwarcia" (nietypowo mała rezystancja), a następnie przeanalizuj, jak dane połączenie (szeregowe/równoległe) wpływa na wynik pomiaru między zaciskami zasilania.
