KWALIFIKACJA ELE5 - PAŹDZIERNIK 2016 (test 2)



PYTANIE NR 22.

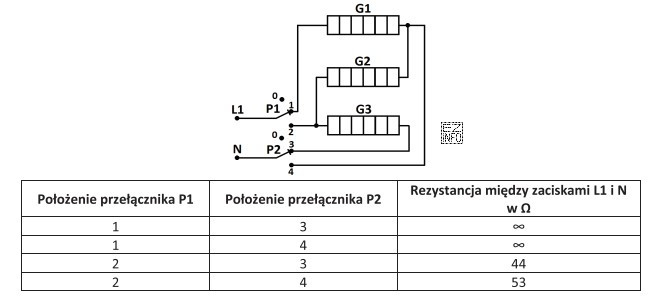

Na podstawie wyników pomiarów rezystancji wykonanych na zaciskach L1 i N grzejnika jednofazowego, którego schemat przedstawiono na rysunku, określ stan techniczny jego grzałek.
Na podstawie wyników pomiarów rezystancji wykonanych na zaciskach
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analiza wyników pomiarów rezystancji w różnych konfiguracjach przełączników P1 i P2 pozwala stwierdzić, że grzałka G1 jest uszkodzona, gdyż w obu przypadkach jej załączenia (P1=1) rezystancja jest nieskończona, co oznacza brak przewodzenia prądu. Grzałki G2 i G3 są sprawne, co potwierdzają pomiary rezystancji przy ich załączeniu (P1=2).
