Połączenia wyrównawcze miejscowe w łazience mają doprowadzić do strefy ekwipotencjalnej, czyli zrównania potencjałów między przewodem PE a dostępnymi metalowymi elementami (np. rury CO, rura gazowa, wanna). W sprawnej instalacji napięcie między PE a tymi elementami powinno być bliskie 0 V (dopuszczalne są niewielkie odchylenia).

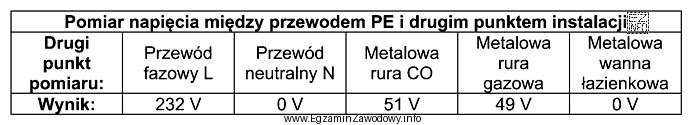

Z tabeli pomiarów wynika, że:
- L–PE = 232 V – to typowa, prawidłowa wartość napięcia sieciowego względem PE.
- N–PE = 0 V – wskazuje na prawidłowy potencjał przewodu neutralnego względem PE (brak nietypowych spadków napięć lub błędnych połączeń w badanym miejscu).
- PE–metalowa rura CO ≈ 51 V oraz PE–metalowa rura gazowa ≈ 49 V – wartości wyraźnie podwyższone, nienaturalne dla prawidłowo połączonych obcych części przewodzących.
- PE–metalowa wanna = 0 V – połączenie wyrównawcze wanny jest skuteczne.
Taki zestaw wyników jest charakterystyczny dla sytuacji, w której połączenia wyrównawcze miejscowe rur są uszkodzone lub nieciągłe (np. poluzowany zacisk, przerwany przewód wyrównawczy, korozja połączenia), natomiast inne elementy (w tym połączenie wanny) są połączone prawidłowo.
Dlaczego nie są poprawne pozostałe odpowiedzi?
- Zwarcie między przewodem neutralnym i fazowym zwykle powodowałoby wyraźną anomalię w obwodzie (zadziałanie zabezpieczeń) i nie tłumaczyłoby stabilnego N–PE = 0 V oraz selektywnego "pływania" potencjału tylko na rurach.
- Przebicie izolacji przewodu fazowego do metalowych rur dawałoby na rurach potencjał zbliżony do fazy, czyli napięcie w okolicy L–PE (około 230 V), a nie około 50 V. Około 50 V jest typowe dla napięć indukowanych/pojemnościowych przy braku skutecznego bondingu.
- Uszkodzona izolacja przewodu neutralnego w pobliżu wanny byłaby bardziej spójna z nieprawidłowym napięciem N–PE oraz z nieprawidłowym wynikiem przy wannie. Tutaj wanna ma 0 V względem PE, więc ten trop nie pasuje do danych.
W praktyce naprawa polega na sprawdzeniu ciągłości i jakości połączeń wyrównawczych (zaciski, przewody, połączenie do szyny), a następnie ponownym pomiarze – napięcie PE–rury powinno spaść do wartości bliskiej 0 V.
