KWALIFIKACJA ELE5 - PAŹDZIERNIK 2016 (test 2)



PYTANIE NR 40.

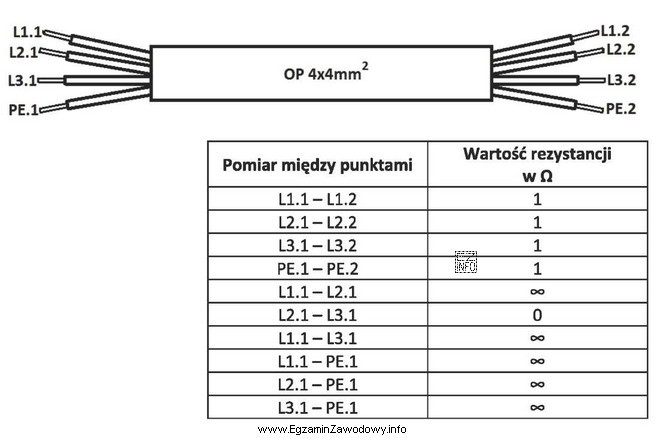

W przewodzie typu OP 4x4mm2 dokonano pomiarów rezystancji żył oraz rezystancji izolacji w układzie przedstawionym na rysunku. Na podstawie wyników pomiarów zamieszczonych w tabeli określ, których żył dotyczy uszkodzenie.
W przewodzie typu OP 4x4mm<sup>2</sup> dokonano pomiaró
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Uszkodzenie dotyczy żył L2 i L3, ponieważ tylko w przypadku tych żył występują anomalie w pomiarach rezystancji w stosunku do innych punktów, co wskazuje na przerwanie ciągłości przewodów.
