KWALIFIKACJA TWO6 - STYCZEŃ 2021



PYTANIE NR 2.

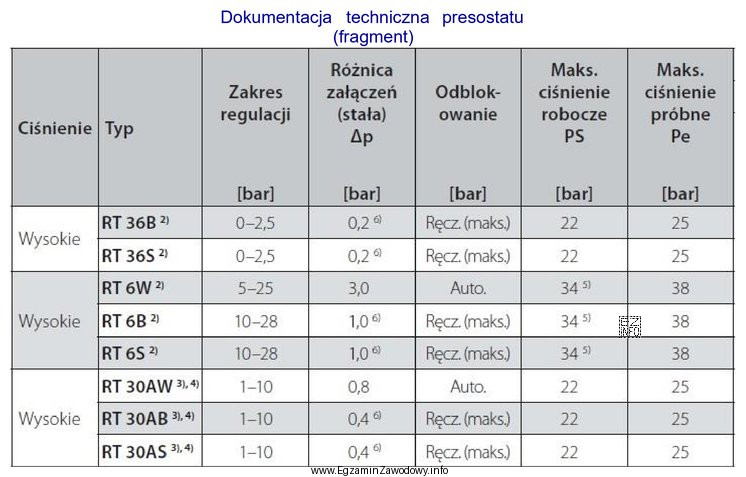

Na podstawie zamieszczonego fragmentu dokumentacji technicznej określ, typ presostatu, który charakteryzuje się następującymi parametrami roboczymi:
PS = 22 bar Pe = 25 bar zakres regulacji: 1÷10 bar
Δp = 0,8 bar
Ilustracja przedstawia fragment dokumentacji technicznej dotyczącej presostatów, które są urządzeniami stosowanymi do
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Dobór typu presostatu polega na porównaniu wymaganych parametrów roboczych z danymi w dokumentacji: dopuszczalnych ciśnień PS i Pe, zakresu regulacji oraz różnicy ciśnień Δp (histerezy). Tylko typ "RT30AW" jednocześnie spełnia wskazane wartości, więc jest właściwym wyborem.

Pełne wyjaśnienie:

W tego typu zadaniach kluczowe jest czytanie parametrów presostatu tak, jak są one zdefiniowane w dokumentacji technicznej (tabela doboru/karta katalogowa). Podane wielkości opisują, w jakich warunkach element może pracować oraz jakie nastawy można na nim ustawić.

  • PS oraz Pe to parametry graniczne/robocze, które trzeba spełnić, aby presostat był bezpieczny i właściwy dla instalacji.
  • Zakres regulacji 1–10 bar mówi, czy presostat pozwala ustawić wymagany punkt przełączania w tym przedziale. Jeśli zakres się nie pokrywa, urządzenia nie da się poprawnie nastawić.
  • Δp = 0,8 bar oznacza różnicę ciśnienia między zadziałaniem a powrotem (histerezę). Ma to znaczenie praktyczne, bo wpływa na stabilność pracy układu (np. częstotliwość załączania) i zgodność z wymaganiami automatyki.

Odpowiedź "RT30AW" jest poprawna, ponieważ według wskazanego fragmentu dokumentacji jest to typ, którego parametry jednocześnie obejmują: wymagane PS, Pe, zakres regulacji oraz Δp. Pozostałe typy są typowymi "pułapkami":

  • "RT36B" może sugerować podobną rodzinę urządzeń, ale nie musi spełniać wymaganego zakresu regulacji albo wartości dopuszczalnych ciśnień.
  • "RT30AB" jest bardzo podobne w oznaczeniu do poprawnego typu, co często prowokuje wybór na podstawie samego symbolu zamiast weryfikacji parametrów.
  • "RT6W" zwykle kojarzy się z innym zakresem lub wykonaniem, więc łatwo go odrzucić intuicyjnie, ale na egzaminie należy to zrobić dopiero po sprawdzeniu tabeli.

Strategia egzaminacyjna: zawsze sprawdź wszystkie cztery parametry (PS, Pe, zakres regulacji i Δp). Zgodność tylko jednego z nich nie wystarcza do poprawnego doboru.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza parametr PS w danych presostatu?
PS to parametr graniczny podawany w dokumentacji presostatu (zależnie od producenta: dopuszczalne/ustawieniowe ciśnienie). Na egzaminie trzeba go odczytać dokładnie tak, jak zdefiniowano go w tabeli, i sprawdzić, czy wymaganie instalacji nie przekracza tej wartości.
Co oznacza Pe w opisie presostatu i dlaczego jest ważne?
Pe to ciśnienie robocze/dopuszczalne dla pracy elementu (znaczenie zależy od dokumentacji). Jest ważne, bo nawet przy pasującym zakresie regulacji presostat może nie być dopuszczony do pracy przy wymaganym ciśnieniu układu, co grozi awarią lub błędnym działaniem.
Jak rozumieć zakres regulacji 1–10 bar w presostacie?
Zakres regulacji określa, w jakim przedziale można ustawić punkt przełączania presostatu. Jeśli instalacja wymaga np. zadziałania przy 8 bar, presostat z zakresem 1–10 bar będzie możliwy do nastawy, ale model z zakresem np. 0,2–2 bar już nie. To pierwszy filtr doboru.
Co to jest Δp w presostacie i jak wpływa na pracę układu?
Δp to różnica ciśnień między zadziałaniem a powrotem (histereza). Zbyt małe Δp może powodować częste "klikanie" styków i szybkie zużycie, a zbyt duże Δp może dać zbyt szerokie wahania ciśnienia w instalacji. W zadaniu trzeba dopasować Δp do wymogu z dokumentacji.
Jak krok po kroku dobrać typ presostatu z dokumentacji technicznej?
Najpierw porównaj zakres regulacji z wymaganym zakresem nastawy, potem sprawdź wartości graniczne/robocze PS i Pe, a na końcu zweryfikuj Δp (histerezę). Dopiero jeśli wszystkie parametry pasują, można wskazać typ. To ogranicza ryzyko wyboru "podobnego" oznaczenia.
Dlaczego na egzaminie łatwo pomylić RT30AW i RT30AB?
Oznaczenia różnią się tylko końcówką, więc działa heurystyka podobieństwa: mózg wybiera "prawie to samo". W praktyce końcówka typu często oznacza wykonanie, zakres, dopuszczenia lub inne parametry. Dlatego trzeba w tabeli porównać PS, Pe, zakres regulacji i Δp, a nie kierować się nazwą.
Czy do takiego zadania trzeba wykonywać obliczenia?
Zwykle nie. To zadanie polega na odczycie i porównaniu parametrów z fragmentem dokumentacji technicznej. Matematyka może się pojawić jedynie pomocniczo (np. przeliczenia jednostek, jeśli dokumentacja używa innej), ale w podanym przykładzie wartości są już w bar i podane wprost.
Jakie błędy najczęściej popełnia się przy odczycie parametrów presostatu?
Najczęstsze błędy to: pomijanie jednego z parametrów (np. Δp), zamiana PS z Pe, błędne odczytanie zakresu (np. "1÷10" jako dwie wartości niezwiązane) oraz wybór typu na podstawie podobnego symbolu zamiast weryfikacji w tabeli. Pomaga checklista 4 parametrów.
Kiedy w praktyce okrętowej stosuje się presostaty o określonej histerezie?
Dobór histerezy jest ważny wszędzie tam, gdzie presostat steruje pracą urządzenia cyklicznego, np. sprężarki powietrza lub pompy. Właściwa histereza ogranicza zbyt częste załączanie, stabilizuje ciśnienie i poprawia trwałość styków oraz aparatury. W instalacjach okrętowych ma to wpływ na niezawodność.
Jak przygotować się do pytań o dobór presostatu na egzaminie zawodowym?
Ćwicz czytanie kart katalogowych: identyfikuj PS, Pe, zakres regulacji i Δp oraz ucz się, gdzie te dane są w tabelach. Rób zadania z różnymi wariantami oznaczeń, żeby nie ulegać podobieństwu symboli. Na egzaminie zawsze porównuj parametry w tej samej kolejności.
info

Statystycznie 65% uczniów zna prawidłową odpowiedź. średnie

W praktyce zawodowej kluczowe jest to, że dobór typu presostatu polega na porównaniu wymaganych parametrów roboczych z danymi w dokumentacji: dopuszczalnych ciśnień PS i Pe, zakresu regulacji oraz różnicy ciśnień Δp (histerezy).

Materiały:

  • Karty katalogowe producentów presostatów (zakresy regulacji, Pe/PS, nastawy i Δp)
  • Instrukcje obsługi i DTR elementów automatyki okrętowej stosowanych w sprężarkowniach
  • Podręczniki z zakresu aparatury kontrolno-pomiarowej i automatyki w instalacjach okrętowych
