KWALIFIKACJA TWO6 - STYCZEŃ 2017



PYTANIE NR 18.
Zgodnie z załączonym fragmentem dokumentacji technicznej osprzętu pomiarowego silnika okrętowego długość króćca dla termometru typu K 92024 wynosi

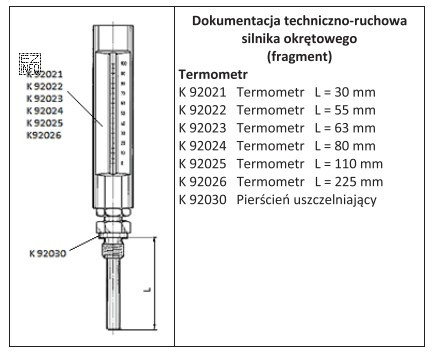

Ilustracja przedstawia fragment dokumentacji techniczno-ruchowej silnika okrętowego, koncentrując się na osprzęcie
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W dokumentacji technicznej osprzętu pomiarowego dla termometru typu K 92024 podano wymiar długości króćca jako 80 mm.
Pozostałe wartości dotyczą innych wariantów/rozmiarów lub innych wymiarów elementu, dlatego nie pasują do wskazanego typu.

Pełne wyjaśnienie:

W tego typu zadaniach kluczowa jest umiejętność odczytu parametru z dokumentacji technicznej (rysunku lub tabeli) i powiązania go z konkretnym typem osprzętu pomiarowego.

Poprawna jest odpowiedź "80 mm", ponieważ jest to wartość długości króćca przypisana w dokumentacji do termometru typu K 92024. W praktyce oznacza to, że przy doborze lub zamawianiu elementu montażowego pod termometr należy kierować się właśnie tą długością, aby zapewnić prawidłowe osadzenie i szczelność połączenia.

Dlaczego pozostałe odpowiedzi są błędne?

  • "63 mm" – to typowa pułapka wynikająca z pomylenia wiersza/kolumny w tabeli albo odczytu długości dla innego typu lub wariantu wykonania.
  • "55 mm" – może odpowiadać innemu wymiarowi (np. części roboczej, innemu króćcowi) albo innemu modelowi; wybór tej wartości często wynika z odczytu liczby znajdującej się blisko poszukiwanego pola.
  • "110 mm" – to wartość znacznie większa, co może sugerować pomylenie "długości króćca" z "długością całkowitą" zespołu lub z wymiarem podanym na innym rysunku/sekcji dokumentacji.

Wskazówka egzaminacyjna: przed wyborem odpowiedzi upewnij się, że (1) odczytujesz wymiar opisany jako długość króćca, (2) dotyczy dokładnie typu K 92024, (3) jednostką są mm, a nie inna wielkość, oraz że nie jest to wymiar średnicy/gwintu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest króciec dla termometru w silniku okrętowym?
Króciec dla termometru to element przyłączeniowy (gniazdo/odcinek przyłącza), w którym montuje się termometr lub czujnik temperatury. Zapewnia właściwe osadzenie, szczelność oraz odpowiednią głębokość umieszczenia czujnika w medium (np. oleju, wodzie chłodzącej).
Jak odczytać długość króćca z dokumentacji technicznej osprzętu pomiarowego?
Najpierw znajdź w dokumentacji dokładny typ osprzętu (np. oznaczenie K 92024), a potem odczytaj wymiar opisany jako długość (często oznaczony literą L). Uważaj, aby nie pomylić długości z średnicą, gwintem lub długością całkowitą zespołu.
Dlaczego w pytaniach egzaminacyjnych podaje się "zgodnie z dokumentacją techniczną"?
Bo w pracy technika mechanika okrętowego często podejmuje się decyzje na podstawie dokumentacji producenta. Egzamin sprawdza nie tylko pamięć, ale też umiejętność wyszukania właściwego parametru, interpretacji rysunku/tabeli i uniknięcia pomyłek w doborze części.
Jakie są najczęstsze błędy przy odczycie wymiarów w mm z tabeli?
Najczęstsze błędy to: odczyt z niewłaściwego wiersza (inny typ), odczyt z niewłaściwej kolumny (inny parametr), pomylenie wymiaru długości z innym wymiarem geometrycznym oraz "przeskoczenie" wzrokiem na liczbę znajdującą się obok właściwego pola.
Czy długość króćca ma wpływ na poprawność pomiaru temperatury?
Tak. Długość króćca wpływa na głębokość i pozycję czujnika w strumieniu medium oraz na warunki wymiany ciepła. Zbyt krótki lub zbyt długi element może powodować niewłaściwe osadzenie, gorszą odpowiedź pomiarową albo problemy montażowe i nieszczelność.
Jak odróżnić długość króćca od długości gwintu na rysunku technicznym?
Długość króćca dotyczy całego odcinka przyłącza wzdłuż osi elementu, a długość gwintu dotyczy tylko części nagwintowanej. Na rysunku długości są zwykle opisane różnymi liniami wymiarowymi i mogą mieć osobne oznaczenia. Zawsze czytaj opis parametru w legendzie lub tabeli.
Kiedy w praktyce wymienia się króciec termometru na inny rozmiar?
Najczęściej podczas modernizacji układu pomiarowego, wymiany termometru na inny typ, zmiany miejsca pomiaru lub po stwierdzeniu nieszczelności/uszkodzenia. Wymiana powinna wynikać z dokumentacji i dopasowania do konkretnego czujnika oraz warunków pracy układu.
Jak sprawdzić, czy podana wartość 80 mm dotyczy właściwego typu K 92024?
Sprawdź, czy oznaczenie "K 92024" jest w tym samym wierszu/pozycji co wartość wymiaru oraz czy nagłówek kolumny dotyczy długości króćca. Dodatkowo zweryfikuj jednostkę (mm) i to, czy liczba nie jest częścią innego opisu (np. zakresu lub tolerancji).
Dlaczego w odpowiedziach pojawiają się podobne wartości jak 63 mm i 55 mm?
To typowe dystraktory: wartości są na tyle zbliżone, że łatwo je pomylić przy pobieżnym czytaniu tabeli lub rysunku. Takie odpowiedzi sprawdzają uważność oraz umiejętność poprawnego przypisania parametru do właściwego typu elementu, a nie tylko "zgadywanie z zakresu".
Jak przygotować się do zadań z czytania dokumentacji technicznej na egzaminie?
Ćwicz pracę z rysunkami i tabelami: wyszukiwanie typu, interpretację nagłówków kolumn, odczyt wymiarów i jednostek. Trenuj też rozróżnianie parametrów (długość, średnica, gwint, długość całkowita). Pomaga nawyk podwójnej kontroli: typ + nazwa parametru.
