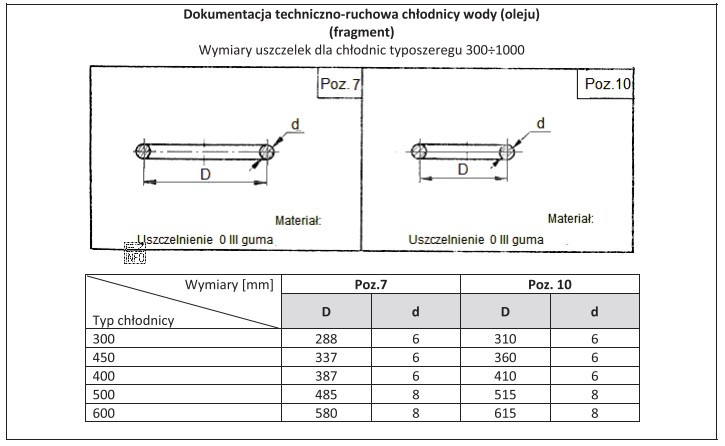

To zadanie sprawdza praktyczną umiejętność korzystania z dokumentacji techniczno-ruchowej (DTR), czyli podstawowego źródła danych podczas eksploatacji i remontów urządzeń okrętowych. W pytaniu kluczowe są dwa elementy: identyfikacja właściwego komponentu na rysunku (oznaczenie Poz. 7) oraz odczyt właściwych wymiarów dla chłodnicy typu 500.
Wymiar D w tego typu zestawieniach oznacza zazwyczaj średnicę zewnętrzną (np. średnicę pierścienia/uszczelnienia), natomiast d odnosi się do wymiaru przekroju uszczelnienia (np. średnicy "sznura" O-ring lub grubości przekroju, zależnie od konstrukcji). Właściwa odpowiedź musi zawierać oba parametry jednocześnie, bo dopiero komplet D i d jednoznacznie identyfikuje część do zamówienia i montażu.
Odpowiedź "D=485 mm oraz d=8 mm" jest poprawna, ponieważ odpowiada wymiarom przypisanym w DTR do uszczelnienia z pozycji 7 dla chłodnicy typu 500. W praktyce oznacza to, że przy wymianie należy dobrać element o średnicy zewnętrznej 485 mm i przekroju 8 mm. Zastosowanie innego przekroju (np. 6 mm) może skutkować brakiem szczelności lub niewłaściwym dociskiem, a inna średnica (np. 410 mm lub 515 mm) spowoduje niedopasowanie mechaniczne.
- Odpowiedź "D=485 mm oraz d=6 mm" jest błędna, bo zawiera prawidłowe D, ale nieprawidłowe d. To typowy błąd nieuwagi: uczeń "widzi" jedną zgodną liczbę i nie weryfikuje drugiego parametru.
- Odpowiedź "D=410 mm oraz d=6mm" jest błędna, bo oba wymiary wskazują na inny wariant/rozmiar elementu niż wymagany dla typu 500 lub inną pozycję w dokumentacji. W praktyce prowadziłoby to do zamówienia niepasującej części.
- Odpowiedź "D=515 mm oraz d=8 mm" jest błędna, bo ma zgodne d, ale niezgodne D. To błąd zakotwiczenia na jednej wartości (tu: 8 mm) i dobierania reszty "na oko".
Wskazówka egzaminacyjna: zawsze potwierdź typ urządzenia (tu: 500) i numer pozycji (Poz. 7), a potem przepisz oba wymiary dokładnie z jednostkami. W zadaniach z DTR najczęściej przegrywa się na drobnych różnicach (np. 6 vs 8 mm) lub na odczycie z niewłaściwej pozycji.
