Pojęcie "światła" w dokumentacji technicznej oznacza prześwit, czyli odległość mierzona między wewnętrznymi krawędziami elementów, które ograniczają otwór lub przestrzeń użytkową. Dla pergoli będzie to zatem szerokość "wolnego" przejścia/otwarcia, a nie wymiar liczony po zewnętrznym obrysie konstrukcji.
Aby poprawnie odpowiedzieć, trzeba:
- zidentyfikować na fragmencie projektu wykonawczego, które elementy wyznaczają granice prześwitu (najczęściej słupy, ramy, belki skrajne),
- odszukać wymiar podany wprost w świetle (zwykle wymiarowanie odnosi strzałki do wewnętrznych krawędzi),
- odróżnić ten wymiar od innych często występujących na rysunku: szerokości całkowitej, rozstawu zewnętrznego lub rozstawu osiowego.

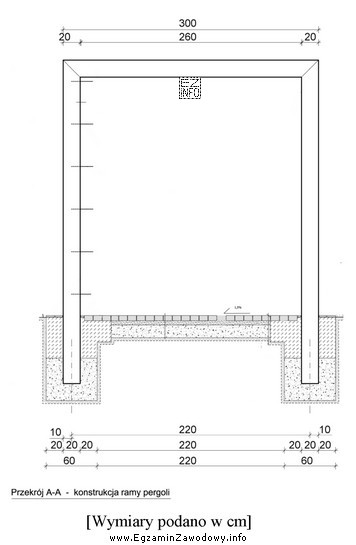

Wartość 260 cm odpowiada szerokości prześwitu (światła) pokazanej na rysunku. Pozostałe wartości są typowymi "pułapkami":
- 220 cm może wynikać z odczytania innego, mniejszego wymiaru (np. między dodatkowymi elementami usztywniającymi) albo z pominięcia części prześwitu.
- 280 cm może odpowiadać wymiarowi zewnętrznemu lub rozstawowi uwzględniającemu grubość elementów ograniczających, a nie sam prześwit.
- 380 cm często jest wymiarem całkowitym (np. całej ramy/układu) albo innym wymiarem gabarytowym, niezwiązanym bezpośrednio ze "światłem".
Wskazówka egzaminacyjna: zawsze sprawdzaj, do jakich krawędzi dochodzą linie pomocnicze wymiaru. Jeśli odnoszą się do zewnętrznego obrysu, to nie jest "w świetle". Jeśli do wewnętrznych krawędzi prześwitu, to właśnie poszukiwane "światło".
