KWALIFIKACJA BUD18 - STYCZEŃ 2020 (test 2)



PYTANIE NR 22.
Na podstawie zamieszczonego planu zagospodarowania działki oblicz odległość osi podłużnej ściany 1-8 od granicy nieruchomości z ulicą Olsztyńską, jeżeli zgodnie z projektem odległość pomiędzy osią ściany a jej licem wynosi 255 mm.

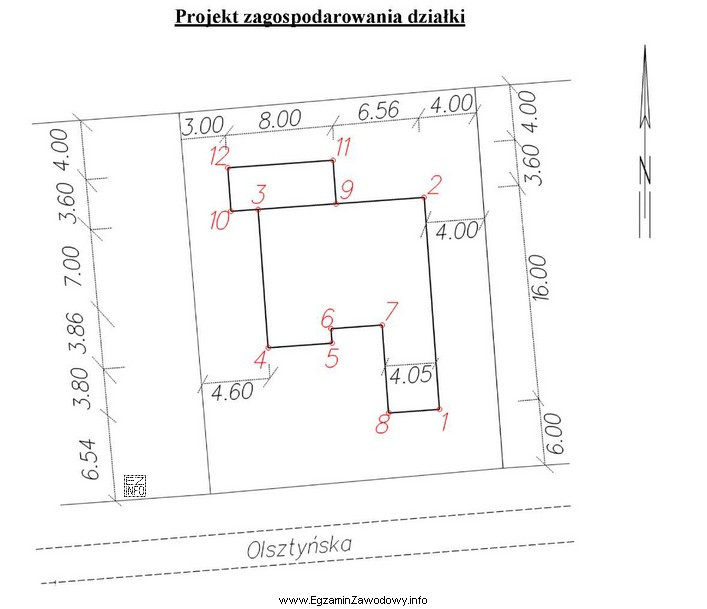

Ilustracja przedstawia plan zagospodarowania działki, który jest częścią egzaminu zawodowego dla technika geodety w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odległość od granicy do osi ściany uzyskuje się przez uwzględnienie przesunięcia między osią a licem ściany. Jeśli z planu odczytano odległość do lica, należy dodać 0,255 m (255 mm = 0,255 m). Dlatego poprawny wynik to 6,255 m, a wartości bez tej poprawki są zaniżone.

Pełne wyjaśnienie:

W zadaniach z planem zagospodarowania działki kluczowe jest rozróżnienie, do jakiej linii odnosi się odczyt z rysunku: do lica ściany (zewnętrznej krawędzi) czy do osi ściany (linii konstrukcyjnej/tyczeniowej). Treść podaje dodatkową informację: odległość pomiędzy osią ściany a jej licem wynosi 255 mm, czyli 0,255 m.

Typowy tok rozumowania jest następujący:

  • Najpierw odczytuje się z planu odległość od granicy nieruchomości (z ulicą Olsztyńską) do lica ściany 1–8 (tę wartość pokazuje rysunek).
  • Następnie przelicza się przesunięcie: 255 mm = 0,255 m.
  • Na końcu wykonuje się korektę: odległość do osi = odległość do lica + 0,255 m (bo oś jest "wewnątrz" ściany względem jej zewnętrznego lica).

Odpowiedź "6,255 m" jest zgodna z takim podejściem: stanowi wartość do lica powiększoną o 0,255 m. Odpowiedź "6,000 m" odpowiada sytuacji, w której uczeń zatrzymał się na odczycie z planu i pominął przesunięcie oś–lico. Odpowiedzi "4,255 m" oraz "4,000 m" sugerują odczyt innej odległości z rysunku (np. do innego elementu lub od innej granicy) albo błędną identyfikację ściany 1–8.

Wskazówka egzaminacyjna: zawsze sprawdź znak poprawki. Jeśli masz przejść z lica na oś, wynik zwykle zmienia się o połowę grubości/odsunięcie w odpowiednią stronę. Kontrola rzędu wielkości (0,255 m to 25,5 cm) pomaga szybko wyłapać błędy jednostek.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest lico ściany na planie zagospodarowania działki?
Lico ściany to zewnętrzna krawędź ściany (obrys budynku) widoczna na rysunku. Odległości do lica dotyczą faktycznego "konturu" obiektu, natomiast oś ściany to linia konstrukcyjna/tyczeniowa przesunięta względem lica o podaną wartość.
Co to jest oś ściany i po co ją wyznacza geodeta?
Oś ściany to linia odniesienia używana do tyczenia i kontroli położenia budynku. Geodeta często tyczy osie, bo są stabilnym odniesieniem do konstrukcji (np. do układu osi w projekcie), a nie do zmiennych elementów wykończeniowych.
Jak przeliczyć 255 mm na metry w zadaniu egzaminacyjnym?
Przeliczenie jest proste: 1 m = 1000 mm, więc 255 mm = 255/1000 m = 0,255 m. Dobrze sprawdzić rząd wielkości: to 25,5 cm, czyli około ćwierć metra.
Dlaczego do odległości z planu trzeba dodać 0,255 m?
Dodajesz 0,255 m wtedy, gdy na planie masz odległość do lica, a pytanie dotyczy odległości do osi. Oś jest przesunięta względem lica o podaną wartość, więc wynik musi uwzględniać tę poprawkę.
Kiedy w obliczeniach odejmuje się odsunięcie oś–lico zamiast dodawać?
Odejmuje się wtedy, gdy przechodzisz w przeciwną stronę (np. z osi na lico) albo gdy kierunek odsunięcia względem granicy jest odwrotny. Kluczowe jest, czy oś leży bliżej czy dalej od danej granicy niż lico. Zawsze wykonaj kontrolę logiczną wyniku.
Jakie są najczęstsze błędy w zadaniach z osiami i licem ściany?
Najczęstsze błędy to: pominięcie poprawki oś–lico, zły znak działania (dodanie zamiast odjęcia), zła konwersja mm→m oraz odczyt odległości do niewłaściwej granicy lub niewłaściwej ściany. Pomaga zapisanie krótkiego wzoru przed obliczeniem.
Jak rozpoznać na planie, czy podana odległość dotyczy osi czy lica?
Zależy od oznaczeń graficznych: osie bywają pokazane jako linie osiowe z opisem, a lico jako obrys budynku. Jeśli treść dodatkowo podaje "oś–lico", zwykle oznacza to, że jedna wartość jest z rysunku, a druga jest poprawką. Trzeba uważnie czytać opis przy wymiarach.
Czy da się rozwiązać takie zadanie bez rysunku planu zagospodarowania?
Zwykle nie, bo potrzebna jest podstawowa odległość odczytana z planu (np. do lica lub do osi). Sama informacja "oś–lico = 255 mm" nie wystarcza do wyznaczenia wyniku liczbowego, jeśli nie znamy odległości bazowej z rysunku.
Jak sprawdzić poprawność wyniku w zadaniu z odległością od granicy?
Sprawdź dwa elementy: jednostki (czy 255 mm zamieniłeś na 0,255 m) oraz logikę (czy odległość do osi jest większa/mniejsza od odległości do lica zgodnie z położeniem osi). Dodatkowo porównaj, czy wynik różni się dokładnie o 0,255 m.
Jak przygotować się do egzaminu z obliczeń na PZT dla technika geodety?
Ćwicz seriami: odczyt odległości z rysunku, konwersje jednostek i krótkie poprawki (oś–lico, średnica–promień). Rób notatkę "co jest dane z planu, co jest poprawką". Na egzaminie zapisuj wzór słowny, zanim wykonasz dodawanie lub odejmowanie.
info

To pytanie poprawnie rozwiązuje 52% zdających egzamin. trudne

Eksperci podkreślają: "Odległość od granicy do osi ściany uzyskuje się przez uwzględnienie przesunięcia między osią a licem ściany."

Materiały:

  • Materiały dydaktyczne z geodezji inżynieryjnej dotyczące tyczenia osi i elementów budynku
  • Zadania treningowe z odczytu odległości z PZT (plan zagospodarowania terenu) i przeliczania jednostek
  • Notatki/ściąga z konwersji jednostek oraz zasad: oś–lico, oś–krawędź, promień–średnica
