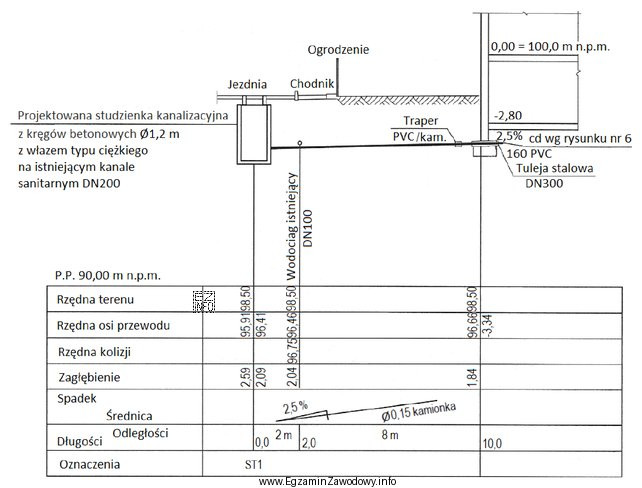

W profilu podłużnym przykanalika przedstawia się zależności wysokościowe wzdłuż trasy przewodu. Aby wskazać rzędną osi przewodu na wejściu do budynku, trzeba najpierw poprawnie zidentyfikować na rysunku:
- punkt "wejścia do budynku" (zwykle oznaczony pionową linią/odcięciem przy obrysie budynku lub opisem),
- linię/niweletę odnoszącą się do osi przewodu (nie do terenu),
- opis rzędnych w metrach n.p.m. oraz sposób ich przypisania do danego punktu.
W praktyce egzaminacyjnej najczęstszy błąd polega na tym, że uczeń odczytuje rzędną z niewłaściwej linii: zamiast osi przewodu wybiera rzędną terenu albo rzędną dna przewodu. Tymczasem pytanie wprost dotyczy osi, czyli wartości wysokościowej przypisanej do przebiegu osi przewodu na profilu.
Wartość 96,66 m n.p.m. jest poprawna, ponieważ odpowiada odczytowi rzędnej osi przewodu dokładnie w punkcie wejścia do budynku, zgodnie z oznaczeniami profilu.
Pozostałe podane wartości są typowymi dystraktorami:
- 98,50 m n.p.m. może odpowiadać rzędnej terenu, innej warstwie opisu albo rzędnej w innym punkcie trasy (np. w studzience), więc nie spełnia warunku "oś przewodu na wejściu do budynku".
- 96,46 m n.p.m. jest bliska wartości poprawnej, co sugeruje błąd odczytu skali, pomylenie punktu charakterystycznego lub przeniesienie rzędnej z sąsiedniego odcinka.
- 95,91 m n.p.m. może wynikać z odczytu elementu położonego niżej (np. dna/inwertu) albo z zastosowania spadku do niewłaściwej długości odcinka.
Wskazówka na egzamin: przed wyborem odpowiedzi sprawdź, czy odczyt dotyczy dokładnie tego samego punktu (wejście) oraz tej samej wielkości (oś przewodu), a dopiero potem porównuj liczby.
