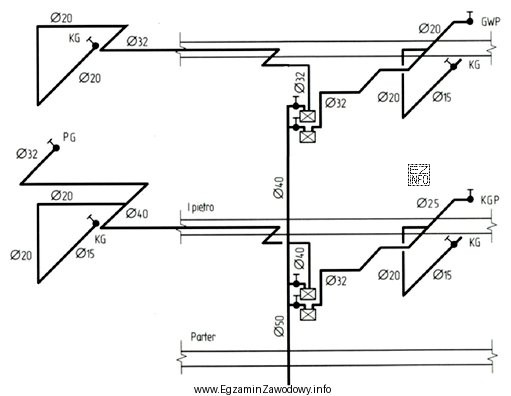

Zadanie sprawdza umiejętność czytania rozwinięcia instalacji gazowej, czyli schematu pokazującego przebieg przewodów, rozgałęzienia oraz oznaczenia techniczne (w tym średnice). Kluczowe jest prawidłowe zidentyfikowanie, co w danym rysunku oznacza "przewód doprowadzający gaz do gazowych grzejników wody przepływowej". W praktyce chodzi o ten odcinek, który zasila wskazane odbiorniki (podgrzewacze przepływowe), a nie cały przewód główny instalacji.
Po znalezieniu właściwego odcinka na rozwinięciu odczytuje się jego opis/oznaczenie średnicy. W tym pytaniu poprawną odpowiedzią jest 20 mm, co oznacza, że na schemacie właśnie taka średnica jest przypisana do przewodu zasilającego gazowe grzejniki wody przepływowej.
- 25 mm jest typową odpowiedzią błędną, gdy zdający omyłkowo wybierze sąsiedni odcinek (np. fragment przed rozgałęzieniem) albo założy "zapas" bez odczytu z dokumentacji.
- 32 mm może wynikać z pomylenia przewodu doprowadzającego do odbiorników z przewodem bardziej zbiorczym (zasilającym kilka gałęzi instalacji) lub z nieuwagi w identyfikacji pionu/poziomu.
- 40 mm jest charakterystyczne dla jeszcze bardziej obciążonych odcinków (np. głównych), dlatego wybór tej wartości zwykle wskazuje na błąd polegający na utożsamieniu "doprowadzającego" z "głównym" albo na wybór największej liczby jako intuicyjnie "bezpieczniejszej".
Wskazówka egzaminacyjna: najpierw ustal miejsce w instalacji (odgałęzienie do konkretnych urządzeń), dopiero potem odczytaj średnicę. Nie zgaduj po typowych średnicach — w tego typu zadaniach liczy się zgodność z rozwinięciem.
