KWALIFIKACJA BUD1 + BUD8 + BUD12 + BUD14 + BUD15 - CZERWIEC 2010



PYTANIE NR 42.

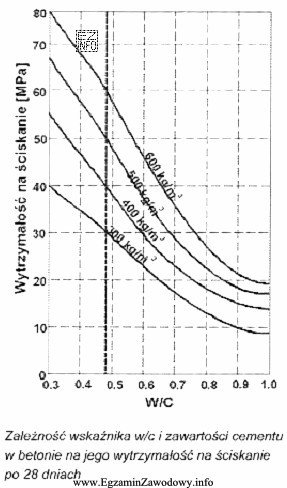

Na podstawie zamieszczonego wykresu, dobierz wskaźnik wodno-cementowy w/c tak, aby przy zawartości cementu 400 kg/m mieszanki betonowej, wytrzymałość betonu na ściskanie po 28 dniach wyniosła 30 MPa.
Na podstawie zamieszczonego wykresu, dobierz wskaźnik wodno-cementowy w/c
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby określić wskaźnik wodno-cementowy (W/C) dla mieszanki betonowej o zawartości cementu 400 kg/m³, która ma osiągnąć wytrzymałość na ściskanie 30 MPa po 28 dniach, należy skorzystać z wykresu. Na wykresie znajdujemy krzywą odpowiadającą zawartości cementu 400 kg/m³. Następnie szukamy punktu, gdzie ta krzywa przecina się z poziomą linią odpowiadającą wytrzymałości 30 MPa. Z tego punktu prowadzimy linię pionową w dół do osi poziomej (W/C) i odczytujemy wartość wskaźnika wodno-cementowego, która wynosi 0,6.
