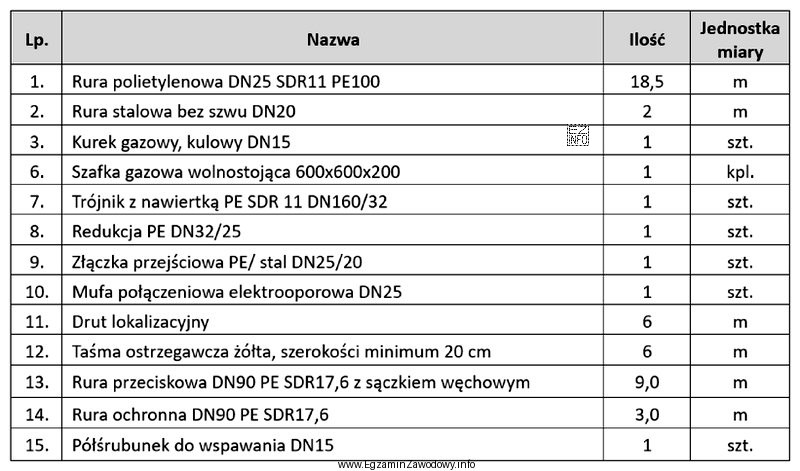

W zestawieniu materiałów kluczowa jest pozycja dotycząca trójnika z nawiertką (armatury używanej do wykonania wpięcia przyłącza do istniejącego gazociągu). Taki trójnik opisuje się zwykle dwiema średnicami w formacie DN X/Y.
Jak czytać DN X/Y?
- X – średnica rury, na której montuje się trójnik (czyli średnica istniejącego gazociągu w sieci).
- Y – średnica odejścia z trójnika (czyli średnica początku przyłącza).
W tabeli widnieje zapis "Trójnik z nawiertką … DN160/32". Oznacza to, że wpięcie jest wykonywane na gazociągu o średnicy DN160, a odejście (start przyłącza) ma DN32. Z tego powodu średnica gazociągu, do którego podłączany jest odbiorca, to DN160.
Dlaczego pozostałe odpowiedzi nie pasują?
- "DN32" to średnica odejścia z trójnika (przyłącza), a nie średnica rury głównej sieci.
- "DN25" pojawia się przy rurze polietylenowej i elementach łączeniowych przyłącza (rura robocza przyłącza), więc odnosi się do odcinka prowadzonego do odbiorcy, nie do sieci ulicznej.
- "DN90" dotyczy rur osłonowych/przeciskowych (elementów ochronnych), które nie są średnicą gazociągu roboczego, do którego następuje wpięcie.
Wskazówka egzaminacyjna: gdy w zestawieniu jest armatura typu trójnik z nawiertką, to właśnie ona najczęściej jednoznacznie ujawnia średnicę istniejącej sieci, bo musi być dobrana do rury, na której ma być zamontowana.
