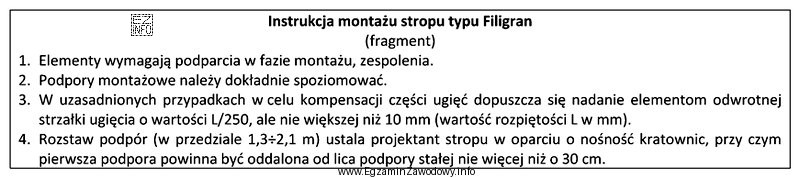

W zadaniu należy skorzystać z instrukcji montażu systemu stropowego Filigran. Pojęcie "odwrotna strzałka ugięcia" oznacza wstępnie nadane wygięcie elementu (przeciwnie do kierunku późniejszego ugięcia pod obciążeniem). Stosuje się je po to, aby po obciążeniu i wykonaniu kolejnych warstw strop uzyskał właściwą geometrię i nie przekroczył założonych odchyłek.
Kluczowy krok to prawidłowy odczyt wartości dla rozpiętości L = 7 m z tabeli lub wykresu w instrukcji. Ponieważ pytanie dotyczy maksymalnej wartości, wybiera się wartość graniczną przypisaną w instrukcji do tej rozpiętości. Dla L = 7 m instrukcja wskazuje 10 mm, więc taka odpowiedź jest poprawna.
Dlaczego pozostałe propozycje są błędne?
- 15 mm – jest typową wartością "większą", która może pasować do innej rozpiętości lub innego wariantu elementu, ale nie do wskazanej w zadaniu wartości maksymalnej dla L = 7 m z tej instrukcji.
- 28 mm – jest znacznie większą wielkością i często wynika z pomylenia pozycji tabeli, odczytu dla innego zakresu rozpiętości albo pomylenia parametrów (np. inny typ elementu).
- 7 mm – to częsty błąd "skojarzeniowy": liczba 7 pojawia się w treści jako 7 m, ale nie wynika z instrukcji. Samo L = 7 m nie oznacza automatycznie 7 mm.
Wskazówka egzaminacyjna: zawsze sprawdzaj, czy odczytujesz wartość dla dokładnie tej rozpiętości i czy pytanie dotyczy maksimum. Upewnij się też, że porównujesz wartości w tych samych jednostkach (mm).
