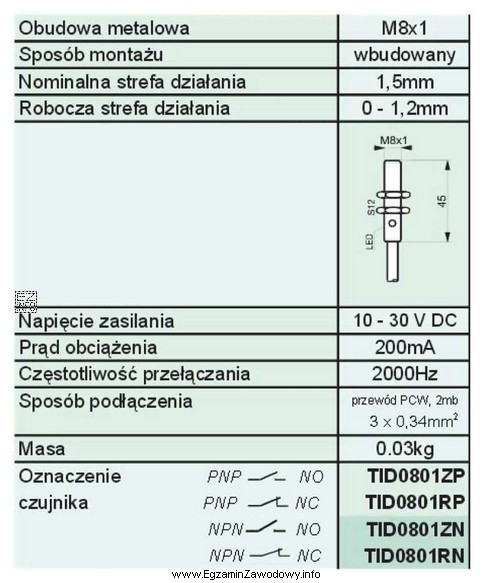

W zadaniach tego typu nie rozpoznaje się czujnika "z pamięci" po samym kodzie, tylko na podstawie danych katalogowych dołączonych do arkusza (najczęściej w formie tabeli parametrów lub skróconej karty katalogowej). Należy sprawdzić jednocześnie trzy informacje:
- Rodzaj czujnika: czy jest to czujnik indukcyjny (a nie np. pojemnościowy lub optyczny).
- Typ wyjścia: PNP (źródłowanie prądu na wyjściu) vs NPN (sinking). W praktyce dobiera się to do rodzaju wejść sterownika PLC i sposobu okablowania.
- Funkcja styku: "zestyk rozwierny" oznacza, że w stanie spoczynkowym obwód jest zamknięty, a po zadziałaniu następuje rozwarcie (odpowiednik NC). To częsty punkt pomyłek, bo w automatyce spotyka się też "zestyk zwierny" (NO).
Poprawny wybór to "TID0801RP", ponieważ w dołączonych danych katalogowych ten model jest opisany jako indukcyjny, ma wyjście PNP i ma funkcję rozwierną (NC). Pozostałe odpowiedzi odpadają, bo przynajmniej jedna z wymaganych cech się nie zgadza: albo typ wyjścia jest inny (np. NPN zamiast PNP), albo funkcja styku jest przeciwna (NO zamiast NC), albo model nie odpowiada wskazanemu rodzajowi czujnika.
Wskazówka egzaminacyjna: najpierw w tabeli odfiltruj wszystkie czujniki indukcyjne, potem wybierz tylko te z PNP, a na końcu sprawdź kolumnę/symbol NO/NC (zwierny/rozwierny). Dopiero na końcu przepisz kod modelu.
