KWALIFIKACJA ELM6 - STYCZEŃ 2022 (test 3)



PYTANIE NR 37.

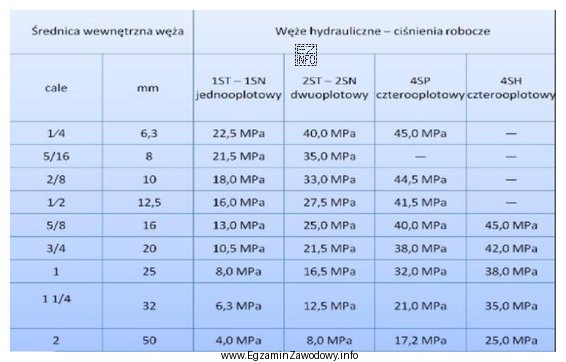

Na podstawie fragmentu katalogu węży hydraulicznych w napędzie hydraulicznym dobierz średnicę węża 2SN łączącego rozdzielacz z siłownikiem, jeżeli ciśnienie robocze w układzie wynosi 300 barów.
Na podstawie fragmentu katalogu węży hydraulicznych w napędzie
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie katalogu węży hydraulicznych, dla węża typu 2SN (dwupłotowy) i ciśnienia roboczego 300 barów (30 MPa), odpowiednią średnicą węża jest 10,0 mm. Wąż o tej średnicy wytrzymuje ciśnienie robocze 33,0 MPa, co jest wystarczające dla wymaganego ciśnienia 30 MPa.
