W układzie elektropneumatycznym elektrozawór jest sterowany elektrycznie przez cewkę elektromagnetyczną. Aby cewka pracowała prawidłowo, musi otrzymać napięcie zgodne z jej napięciem znamionowym. W zadaniu podano, że cewki są przystosowane do zasilania napięciem stałym 24 V DC, więc zasilacz musi mieć na wyjściu właśnie 24 V DC.

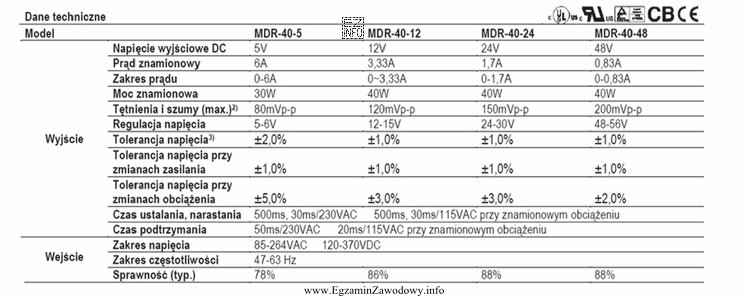

Kluczowe jest odczytanie z danych technicznych parametru "napięcie wyjściowe DC". W tabeli widnieją cztery modele, które mają tę samą moc znamionową 40 W, ale różnią się napięciem wyjściowym: 5 V, 12 V, 24 V oraz 48 V. Model "MDR-40-24" ma w wierszu napięcia wyjściowego wartość 24 V, dlatego jest właściwym doborem do cewek 24 V DC.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "MDR-40-12" daje 12 V DC – przy zasileniu cewki 24 V napięciem 12 V może ona nie zadziałać (zbyt słabe pole magnetyczne), a układ będzie działał niestabilnie.
- "MDR-40-5" daje 5 V DC – to napięcie typowe dla elektroniki, zdecydowanie zbyt niskie dla cewki 24 V w automatyce.
- "MDR-40-48" daje 48 V DC – to napięcie zbyt wysokie; może prowadzić do przegrzewania cewki i jej uszkodzenia.
W praktyce mechatronik dobiera zasilacz nie tylko po napięciu, ale też po wydajności prądowej (suma prądów odbiorników) i zapasie. Zależność P=U×I pomaga zrozumieć, czemu przy tej samej mocy różne modele mają różne prądy znamionowe, ale w tym zadaniu decyduje przede wszystkim zgodność napięcia 24 V DC.
