Punkt gazowy z reduktorem ciśnienia jest wyposażony w zabezpieczenia, których celem jest ochrona instalacji po stronie niższego ciśnienia przed skutkami nieprawidłowej pracy układu regulacji. Jednym z kluczowych elementów jest zawór szybkozamykający, który może zadziałać m.in. na skutek wzrostu ciśnienia ponad nastawiony próg (zabezpieczenie nadciśnieniowe).

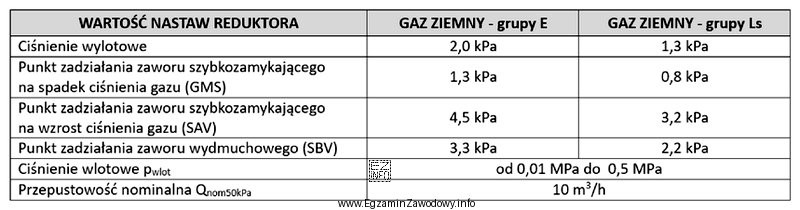

W tym zadaniu nie wyznacza się progu "na pamięć", tylko ustala go na podstawie tabeli nastaw podanej w materiale do zadania (tabela/ilustracja). Należy:
- zidentyfikować w tabeli pozycję dotyczącą zadziałania na skutek wzrostu ciśnienia (nie spadku),
- upewnić się, że odczyt dotyczy gazu ziemnego wysokometanowego,
- odczytać wartość ciśnienia progowego w jednostce kPa.
Po wykonaniu tych kroków otrzymuje się wartość 4,5 kPa – to ciśnienie, przy którym zawór szybkozamykający zadziała w wyniku wzrostu ciśnienia.
Dlaczego pozostałe odpowiedzi są błędne?
- 3,2 kPa oraz 3,3 kPa – to wartości mogą odpowiadać innemu parametrowi w tabeli (np. innemu trybowi zadziałania, innemu nastawieniu lub innemu wariantowi danych), ale nie są progiem zadziałania na skutek wzrostu ciśnienia dla wskazanego przypadku.
- 1,3 kPa – to wartość wyraźnie niższa, typowo kojarzona przez zdających z innym progiem/zakresem (np. innym zabezpieczeniem lub inną częścią tabeli). W tym zadaniu nie odpowiada progowi zadziałania przy wzroście ciśnienia.
Wskazówka egzaminacyjna: w zadaniach "na podstawie tabeli" najczęstszy błąd polega na odczycie z niewłaściwej kolumny (wzrost vs spadek) albo z wiersza dotyczącego innego rodzaju gazu. Zawsze najpierw nazwij szukany parametr, a dopiero potem szukaj liczby.
