KWALIFIKACJA ELE5 - STYCZEŃ 2023



PYTANIE NR 11.

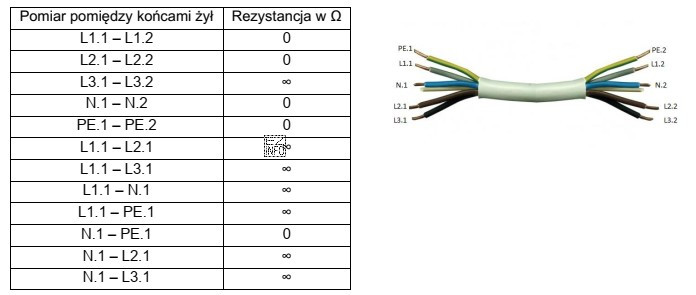

Na podstawie zamieszczonych w tabeli wyników pomiarów dotyczących przewodu przedstawionego na ilustracji określ, które z jego żył są ze sobą zwarte.
Na podstawie zamieszczonych w tabeli wyników pomiarów dotyczą
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby określić, które żyły są zwarte, należy sprawdzić, gdzie rezystancja wynosi 0 Ω. W tabeli jedynie pomiary dla par N.1 – PE.1 wskazują na zwarcie (rezystancja 0 Ω). Pozostałe pary żył mają rezystancję nieskończoną (oznaczoną jako ∞), co oznacza, że nie są one zwarte.
