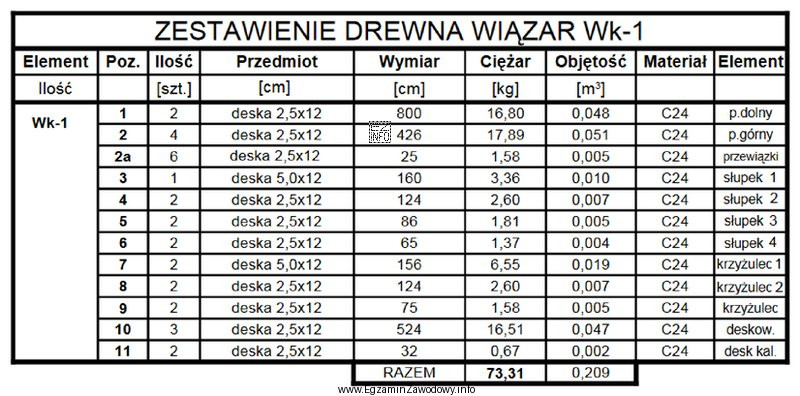

Pytanie sprawdza umiejętność pracy z dokumentacją warsztatową/techniczną, w szczególności z zestawieniem drewna (listą elementów) dla wiązara oznaczonego jako Wk-1. W takim zestawieniu każdy element konstrukcji (np. pas górny) ma przypisane parametry materiału: rodzaj tarcicy, przekrój, długość oraz liczbę sztuk. Aby odpowiedzieć poprawnie, trzeba zweryfikować wszystkie te pola jednocześnie, a nie tylko jeden z parametrów.
Odpowiedź "Deski 2,5×12 cm, długości 426 cm - 4 sztuki." jest właściwa, ponieważ odpowiada kompletowi danych wymaganych dla pasa górnego w zestawieniu: zgadza się zarówno przekrój (2,5×12 cm), jak i długość pojedynczego elementu (426 cm) oraz wymagana liczba sztuk (4). W praktyce oznacza to, że do wykonania pasa górnego należy przygotować cztery odcinki tarcicy o podanym przekroju i długości.
Pozostałe propozycje są błędne z typowych powodów spotykanych przy odczycie zestawień:
- "Deski 2,5×12 cm, długości 800 cm - 2 sztuki." – mimo zgodnego przekroju, długość 800 cm nie odpowiada pozycji dla pasa górnego (to może być inny element albo inny wariant/wiązara). Dodatkowo nie zgadza się ilość.
- "Deski 2,5×12 cm, długości 426 cm - 2 sztuki." – długość jest zgodna, ale liczba sztuk jest zaniżona; w efekcie zabraknie elementów do wykonania pasa górnego.
- "Deski 2,5×12 cm, długości 800 cm - 1 sztuka." – niezgodna długość oraz ilość, co wskazuje na wybór "na oko", bez odczytu właściwej pozycji z zestawienia.
Wskazówka egzaminacyjna: przy zadaniach "Na podstawie zestawienia…" zawsze porównuj trzy rzeczy równolegle: wymiar przekroju, długość i liczbę sztuk. Najczęstsze pomyłki wynikają z pominięcia jednego z tych pól (np. skupienie się tylko na przekroju, który w odpowiedziach jest identyczny).
