KWALIFIKACJA MOT2 - PAŹDZIERNIK 2016



PYTANIE NR 22.

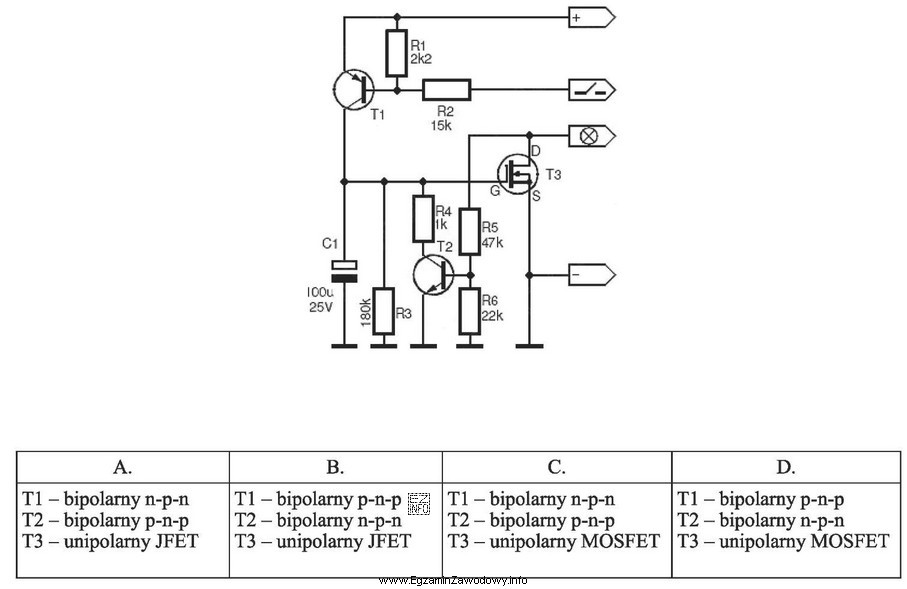

Na przedstawionym fragmencie schematu opóźniającego wyłączenie świateł wewnętrznych pojazdu elementy oznaczone jako T1, T2 i T3 to tranzystory:
Na przedstawionym fragmencie schematu opóźniającego wyłączenie świateł
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując schemat, można zidentyfikować tranzystory na podstawie ich symboli graficznych. T1 ma symbol tranzystora bipolarnego PNP (strzałka wychodząca z emitera), T2 ma symbol tranzystora bipolarnego NPN (strzałka wchodząca do emitera), a T3 ma symbol tranzystora unipolarnego MOSFET z kanałem N (linia między źródłem a drenem oraz strzałka wskazująca na źródło). Odpowiedź D jest zgodna z tymi identyfikacjami.
