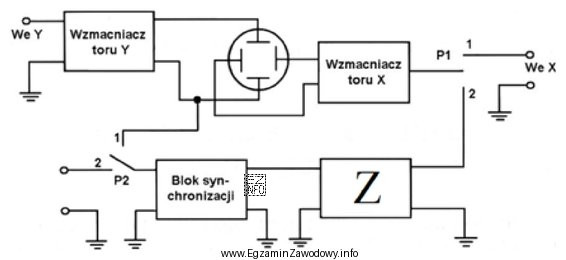

W schemacie blokowym oscyloskopu generator podstawy czasu jest elementem, który tworzy sygnał sterujący ruchem plamki w poziomie. Najczęściej jest to przebieg o kształcie zbliżonym do piły (narastanie liniowe i szybki powrót), który po odpowiednim wzmocnieniu trafia do toru odchylania poziomego. Dzięki temu kolejne punkty przebiegu badanego sygnału są "rysowane" na ekranie w kolejnych chwilach czasu, a pokrętło TIME/DIV faktycznie zmienia szybkość tego przesuwu.
Odpowiedź "generatora podstawy czasu." pasuje więc do bloku, który jest logicznie powiązany z osią X i sterowaniem odchylaniem poziomym (sweep). To właśnie ten blok odpowiada za to, że na ekranie można odczytać zależność amplitudy od czasu, a nie tylko np. pionowe wychylenie bez przesuwu.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "linii opóźniającej." Linia opóźniająca występuje w klasycznych oscyloskopach po to, by sygnał w torze pionowym (Y) dotarł nieco później niż wyzwolenie i start odchylania. Ułatwia to obserwację początku impulsu. Nie jest to jednak źródło przebiegu sterującego osią czasu.
- "dzielnika napięcia." Dzielnik napięcia jest częścią toru wejściowego (przystosowanie poziomu badanego sygnału, współpraca z sondą, wybór V/DIV). Zmienia amplitudę sygnału wejściowego, ale nie generuje sygnału podstawy czasu.
- "odchylania." Blok odchylania (płytki/układ odchylania, wzmacniacz odchylania) realizuje fizyczne sterowanie wiązką/wyświetlaczem, ale potrzebuje sygnału sterującego. Tym sygnałem dla osi X jest właśnie wyjście generatora podstawy czasu, więc nie należy mylić "wykonawczego" toru odchylania z blokiem generującym przebieg czasowy.
Wskazówka egzaminacyjna: jeśli na schemacie blokowym widzisz element powiązany z wyzwalaniem (trigger) i regulacją TIME/DIV, to bardzo często jest to obszar podstawy czasu i odchylania poziomego, a nie tor wejściowy (V/DIV).
