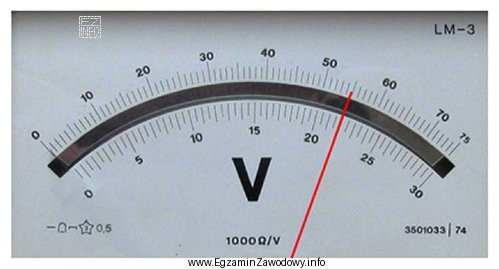

Woltomierz analogowy odczytuje się zawsze w odniesieniu do ustawionego zakresu pomiarowego. Skala na tarczy może mieć kilka podziałek (np. 0–3, 0–10, 0–30), ale poprawny wynik musi odpowiadać temu, na jaki zakres przełączono przyrząd. W tym zadaniu zakres wynosi 3 V, więc szukana wartość napięcia nie może być większa niż 3 V.
Odczyt polega na:
- ustaleniu, z której skali korzysta wskazówka dla zakresu 3 V,
- policzeniu działek (lub odczytaniu wartości liczbowej) do położenia wskazówki,
- ewentualnej interpolacji, jeśli wskazówka jest między kreskami,
- zapisaniu wyniku w woltach.
Wartość 2,2 V jest zgodna z zakresem 3 V oraz typowym położeniem wskazówki odpowiadającym ok. 2/3 pełnego wychylenia. Odpowiedzi 22 V, 5,5 V i 55 V są niepoprawne, bo:
- "22 V" i "55 V" sugerują odczyt z innej (wyższej) skali lub błędne przyjęcie zakresu dziesiątki razy większego,
- "5,5 V" również przekracza zakres 3 V, więc nie może być wynikiem na tym ustawieniu,
- każda wartość większa od 3 V oznacza, że uczeń pominął informację o zakresie lub pomylił skalę.
W praktyce egzaminacyjnej pomagają dwie szybkie kontrole: (1) czy wynik mieści się w zakresie, (2) czy liczba ma sens względem wychylenia wskazówki (małe wychylenie → mała wartość, blisko końca skali → blisko wartości zakresu).
