KWALIFIKACJA TWO3 - CZERWIEC 2019



PYTANIE NR 15.

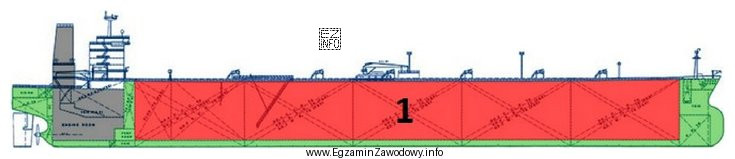

Na przedstawionym planie wzdłużnym zbiornikowca cyfrą 1 oznaczono przedział
Ilustracja przedstawia plan wzdłużny zbiornikowca, co jest szczególnie istotne w kontekście egzaminu zawodowego dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
"Zbiorników ładunkowych" jest poprawne, ponieważ na zbiornikowcu największą część długości kadłuba zajmuje strefa ładunkowa podzielona na zbiorniki ładunkowe. Zbiorniki wody słodkiej są zwykle mniejsze, a część mieszkalna i maszynownia mają odrębne, charakterystyczne położenie na planie wzdłużnym.

Pełne wyjaśnienie:

W zbiornikowcu (tankowcu) zasadniczą funkcją jednostki jest przewóz ładunku ciekłego, dlatego dominującą część kadłuba stanowi rejon ładunkowy podzielony na zbiorniki ładunkowe. Na planie wzdłużnym taka strefa jest zazwyczaj przedstawiana jako długi zespół powtarzalnych przedziałów (zbiorników) zajmujących znaczną część długości statku.

Odpowiedź "zbiorników ładunkowych" pasuje do typowego układu funkcjonalnego zbiornikowca: to właśnie ładownia (cargo area) jest najbardziej rozległa i najłatwiej rozpoznawalna po podziale na zbiorniki.

Pozostałe odpowiedzi są typowymi "pułapkami":

  • "zbiorników wody słodkiej" – takie zbiorniki występują na statku, ale zwykle mają mniejszą pojemność i nie zajmują głównej części kadłuba. Często są umieszczane w rejonach technicznych lub w podwójnym dnie, a nie jako dominujący przedział na planie.
  • "mieszkaniowy" – część mieszkalna (nadbudówka i pomieszczenia załogi) jest z reguły skoncentrowana w jednym rejonie statku, a nie rozciągnięta na długim odcinku. Na planie wzdłużnym ma inną geometrię i zwykle jest wyraźnie oddzielona od strefy ładunkowej.
  • "maszynowy" – maszynownia jest jednym, wyodrębnionym przedziałem związanym z układem napędowym i pomocniczym. W klasycznym układzie zbiornikowca znajduje się w rejonie rufowym i nie ma charakteru wielosekcyjnej strefy zbiorników.

Wskazówka egzaminacyjna: przy pytaniach "na planie wzdłużnym oznaczono przedział" najpierw oceń rozmiar i powtarzalność obszaru (wiele podobnych sekcji sugeruje zbiorniki ładunkowe), a dopiero potem rozważ przedziały pojedyncze (maszynownia, mieszkalny) i mniejsze zbiorniki eksploatacyjne.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest plan wzdłużny statku i do czego służy?
Plan wzdłużny pokazuje podział kadłuba w kierunku dziób–rufa: przedziały, grodzie, zbiorniki i ich położenie. Służy do orientacji w układzie jednostki, planowania montażu elementów kadłuba oraz uzgadniania lokalizacji prac z dokumentacją techniczną.
Jak rozpoznać na planie wzdłużnym zbiorniki ładunkowe zbiornikowca?
Zbiorniki ładunkowe zwykle zajmują największą, centralną część długości kadłuba i są przedstawione jako seria powtarzalnych przedziałów rozdzielonych grodziami. To "ciąg" wielu podobnych sekcji, w odróżnieniu od pojedynczej maszynowni czy części mieszkalnej.
Dlaczego maszynownia nie jest zwykle największym przedziałem na zbiornikowcu?
Maszynownia jest kluczowa, ale funkcjonalnie stanowi jeden wydzielony rejon dla napędu i urządzeń pomocniczych. Na zbiornikowcu priorytetem jest przestrzeń ładunkowa, dlatego to zbiorniki ładunkowe dominują powierzchnią i długością na planie wzdłużnym.
Gdzie na statku najczęściej znajduje się część mieszkalna załogi?
Część mieszkalna jest zwykle skoncentrowana w jednym rejonie (często w nadbudówce), aby ułatwić komunikację i organizację służby. Na planie wzdłużnym ma charakter "bloku" pomieszczeń, a nie długiego układu wieloprzedziałowego jak w strefie ładunkowej.
Co odróżnia zbiorniki wody słodkiej od zbiorników ładunkowych na dokumentacji?
Zbiorniki wody słodkiej są eksploatacyjne i zazwyczaj mniejsze; nie tworzą rozległej, powtarzalnej strefy wzdłuż kadłuba. Zbiorniki ładunkowe są główną przestrzenią przewozową i na planach często widać ich liczne wydzielenia oraz dużą rozpiętość wzdłużną.
Jakie elementy kadłuba wyznaczają granice przedziałów na planie wzdłużnym?
Granice przedziałów wyznaczają przede wszystkim grodzie poprzeczne, czasem także grodzie wzdłużne oraz układ podwójnego dna. Na rysunku rozpoznasz je jako linie podziału konstrukcji, które oddzielają przestrzenie o różnych funkcjach (ładunek, maszyny, magazyny, mieszkalne).
Jakie błędy najczęściej popełnia się przy rozpoznawaniu przedziałów na rysunkach statku?
Najczęstsze błędy to zgadywanie po nazwie ("zbiornik = woda"), nieuwzględnianie typowego układu danego typu statku oraz mylenie przedziałów pojedynczych z układami powtarzalnymi. Pomaga zasada: najpierw oceń rozmiar i powtarzalność, potem funkcję.
Czy numeracja przedziałów na planie wzdłużnym jest zawsze taka sama?
Nie. Numeracja zależy od konkretnej dokumentacji, stoczni i konwencji rysunkowej. Dlatego na egzaminie kluczowe jest odczytanie, co dokładnie oznaczono na danym rysunku, a nie opieranie się na "uniwersalnej" numeracji znanej z innych przykładów.
Jak przygotować się do pytań z rozpoznawania przedziałów na statku?
Ćwicz na różnych planach ogólnych i wzdłużnych: zaznaczaj maszynownię, część mieszkalną, strefę ładunkową i zbiorniki eksploatacyjne. Ucz się typowych układów dla zbiornikowców, masowców i drobnicowców, bo różnice w rozmieszczeniu są częstym źródłem pomyłek.
Kiedy w praktyce monter kadłubów korzysta z planu wzdłużnego?
Gdy trzeba ustalić lokalizację montażu, naprawy lub trasowania elementów (np. w rejonie zbiorników), zweryfikować podział na przedziały oraz przygotować pracę w przestrzeniach zamkniętych. Plan pomaga też uzgodnić z nadzorem, w jakim przedziale prowadzone są roboty.
info

Statystycznie 48% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: ""Zbiorników ładunkowych" jest poprawne, ponieważ na zbiornikowcu największą część długości kadłuba zajmuje strefa ładunkowa podzielona na zbiorniki ładunkowe."

Materiały:

  • Instrukcje i podręczniki do czytania dokumentacji okrętowej (plany ogólne, plany wzdłużne, przekroje)
  • Materiały dydaktyczne z zakresu budowy statków dla kierunków/kwalifikacji okrętowych
  • Przykładowe plany ogólne i wzdłużne zbiornikowców omawiane na zajęciach praktycznych
