Sprawdzenie prostopadłości konstrukcji sekcji płaskiej (czy naroża są kątami zbliżonymi do 90°) wykonuje się w praktyce możliwie prostą i czułą metodą, która pozwala szybko wykryć "rozjechanie" kątów.
Najczęściej stosuje się kontrolę przekątnych (czasem nazywaną kontrolą prostokątności):
- jeżeli badana rama/panel ma kształt prostokąta, to obie przekątne mają tę samą długość;
- jeżeli jeden z kątów nie jest prosty (konstrukcja jest "romboidalna"), to jedna przekątna wydłuża się, a druga skraca – różnica jest łatwa do wykrycia pomiarem.

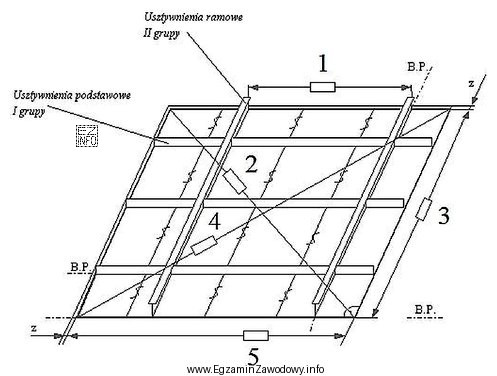

W pytaniu należy więc wskazać parę pomiarów, które odpowiadają dwóm przekątnym sekcji. Tę funkcję spełnia para "2, 4", dlatego jest właściwa do sprawdzenia prostopadłości.
Pozostałe pary ("3, 5", "1, 3", "4, 5") typowo odnoszą się do pomiarów boków, odcinków pomocniczych lub kontroli innych cech (np. długości krawędzi, rozstawów, równoległości). Takie pomiary mogą być potrzebne do oceny wymiaru gabarytowego, ale same w sobie nie są tak jednoznacznym testem prostopadłości jak porównanie przekątnych.
Wskazówka egzaminacyjna: gdy pada hasło "prostopadłość/prostokątność" w konstrukcji płaskiej, w pierwszej kolejności szukaj w karcie pomiarowej dwóch odcinków biegnących "na krzyż" między przeciwległymi narożami (przekątne).
