KWALIFIKACJA BUD15 - STYCZEŃ 2014



PYTANIE NR 25.

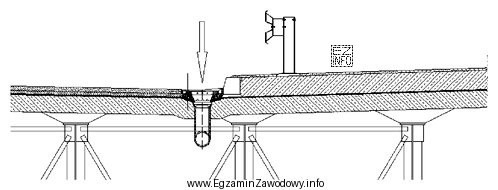

Na przedstawionym rysunku fragmentu przekroju mostu strzałką wskazano
Ilustracja przedstawia fragment przekroju mostu, który jest związany z kwalifikacją TECHNIK BUDOWY DRÓG - KWALIFIKACJA B32.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odwodnienie na przekroju mostu rozpoznaje się jako element wyposażenia służący do odprowadzenia wody z płyty pomostu/jezdni (np. wpust i przewód odpływowy).
Poprzecznica i łożysko są elementami konstrukcyjnymi przenoszącymi obciążenia, a "wybój" jest uszkodzeniem nawierzchni, nie detalem przekroju.

Pełne wyjaśnienie:

Na przekroju mostu element wskazany strzałką opisany jest jako odwodnienie, czyli część wyposażenia obiektu, której zadaniem jest zebranie i bezpieczne odprowadzenie wody (opadowej i roztopowej) z powierzchni płyty pomostu/izolacji i strefy jezdni. W rysunkach technicznych odwodnienie bywa przedstawiane jako lokalny detal w pobliżu krawężnika lub najniższego punktu spadku poprzecznego: wpust, sączek, króciec oraz przewód odprowadzający wodę poza konstrukcję.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Poprzecznica to element ustroju nośnego (belka poprzeczna) współpracujący z dźwigarami i usztywniający konstrukcję. Na przekroju ma charakter "nośny" i zwykle jest znacznie masywniejsza niż detal odwodnienia.
  • Łożysko jest elementem podporowym pomiędzy ustrojem nośnym a podporą/ustrojem dolnym; jego rolą jest przekazywanie reakcji oraz umożliwienie przemieszczeń i obrotów. Umiejscowienie łożysk jest typowo przy podporach, a nie jako drobny element w strefie odwodnienia płyty.
  • Wybój to uszkodzenie nawierzchni (ubytki, wyrwy), które opisuje stan eksploatacyjny, a nie element konstrukcji czy wyposażenia widoczny jako zaprojektowany detal na przekroju.

Wskazówka egzaminacyjna: przy zadaniach z rysunkiem najpierw ustal, czy strzałka wskazuje element nośny (duży, konstrukcyjny) czy wyposażenie (detal instalacyjny/odprowadzenie wody). Następnie porównaj to z funkcją podanych odpowiedzi.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest odwodnienie na moście i do czego służy?
Odwodnienie mostu to element wyposażenia, który zbiera wodę z płyty pomostu/jezdni i odprowadza ją poza konstrukcję. Dzięki temu ogranicza się zawilgocenie, degradację izolacji oraz korozję elementów. Na rysunkach spotkasz m.in. wpusty, sączki i przewody odpływowe.
Jak rozpoznać odwodnienie na przekroju obiektu mostowego?
Szukaj drobnego detalu w strefie spadków i przy krawędzi jezdni: wpustu lub króćca oraz przewodu prowadzącego wodę w dół/na zewnątrz. Odwodnienie zwykle nie jest masywnym elementem nośnym, tylko "instalacyjnym" dodatkiem do płyty pomostu.
Dlaczego łożysko nie jest tym samym co odwodnienie na rysunku mostu?
Łożysko przenosi reakcje z ustroju nośnego na podporę i umożliwia przemieszczenia oraz obroty. Jest elementem podporowym przy przyczółkach/filarach. Odwodnienie natomiast służy do odprowadzenia wody i występuje w strefie płyty pomostu, zwykle przy krawężniku lub w najniższym punkcie spadku.
Co to jest poprzecznica w konstrukcji mostu?
Poprzecznica to element ustroju nośnego (belka poprzeczna), który łączy dźwigary i usztywnia konstrukcję w kierunku poprzecznym. Pomaga w rozdziale obciążeń i stabilizacji. Na przekrojach jest zwykle wyraźnie masywniejsza niż elementy wyposażenia, takie jak odwodnienie.
Czy "wybój" może być elementem wskazywanym na rysunku przekroju mostu?
Nie. Wybój to uszkodzenie nawierzchni (ubytki), opisywane w przeglądach i utrzymaniu dróg/obiektów. Rysunek przekroju mostu pokazuje elementy zaprojektowane i wykonane (konstrukcję oraz wyposażenie), a nie losowe uszkodzenia eksploatacyjne.
Jakie błędy najczęściej robi się przy identyfikacji elementów mostu na rysunku?
Najczęstsze błędy to: mylenie elementów wyposażenia z nośnymi (bo są blisko siebie), ignorowanie typowego położenia łożysk przy podporach oraz zgadywanie po nazwie bez analizy funkcji. Pomaga zasada: najpierw określ funkcję (odwodnienie vs przenoszenie obciążeń), potem dopasuj nazwę.
Jakie elementy wyposażenia mostu poza odwodnieniem warto znać na egzamin?
Warto kojarzyć m.in. dylatacje, bariery, krawężniki, kapy chodnikowe, izolację, urządzenia odbojowe oraz elementy odwodnienia. Na pytaniach egzaminacyjnych często rozróżnia się wyposażenie (ochrona, odprowadzenie wody, bezpieczeństwo) od elementów nośnych (dźwigary, płyta, poprzecznice).
Dlaczego sprawne odwodnienie mostu jest ważne w utrzymaniu obiektów?
Sprawne odwodnienie ogranicza zaleganie wody, przecieki i zawilgocenie, które przyspieszają degradację izolacji, betonu i zbrojenia. Zmniejsza też ryzyko oblodzenia oraz niszczenia nawierzchni. W praktyce utrzymaniowej ważne jest czyszczenie wpustów i kontrola drożności przewodów.
Kiedy na przekroju mostu najłatwiej odróżnić element nośny od wyposażenia?
Najłatwiej, gdy porównasz "skalę" i funkcję: elementy nośne są masywne i tworzą układ przenoszenia obciążeń (płyta, dźwigary, poprzecznice), a wyposażenie jest dodatkiem użytkowym (odwodnienie, dylatacja, bariery). Położenie przy podporach często wskazuje na łożyska.
Jak przygotować się do zadań z rysunkami mostów na egzamin zawodowy?
Ćwicz na typowych przekrojach: naucz się nazw i funkcji elementów, a potem trenuj szybkie rozpoznawanie po kształcie i położeniu. Dobrą metodą jest robienie własnej "legendy" do rysunku (nośne vs wyposażenie) i porównywanie podobnych detali, np. odwodnienie vs elementy podporowe.
info

Statystycznie 53% uczniów zna prawidłową odpowiedź. trudne

Według specjalistów z branży: "Odwodnienie na przekroju mostu rozpoznaje się jako element wyposażenia służący do odprowadzenia wody z płyty pomostu/jezdni (np. wpust i przewód odpływowy)."

Materiały:

  • Podręczniki i skrypty z podstaw mostownictwa (elementy konstrukcji i wyposażenia mostów)
  • Materiały dydaktyczne z czytania rysunku technicznego budowlanego i mostowego
  • Katalogi/wytyczne producentów urządzeń odwodnieniowych i mostowych (wpusty, sączki, rury spustowe) – jako przykłady detali
