Ciągadło (często nazywane też matrycą) to narzędzie robocze procesu ciągnienia. Jego zadaniem jest wymuszenie przepływu metalu przez odpowiednio ukształtowany otwór, co powoduje zmniejszenie przekroju i wydłużenie wyrobu (np. drutu). W ciągarce wielostopniowej taki efekt zachodzi kolejno w kilku stopniach, a między nimi materiał jest prowadzony i nawijany/ciągnięty przez elementy napędowe.

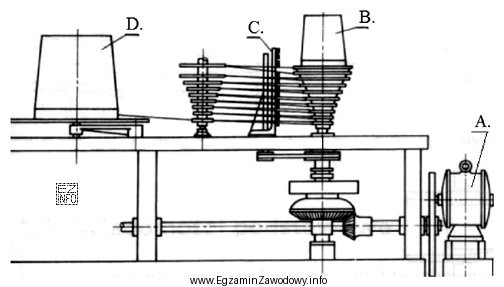

Odpowiedź "C" wskazuje na element, który w schemacie odpowiada funkcji narzędzia odkształcającego, czyli miejsca, gdzie realizowana jest redukcja przekroju. To kluczowa cecha odróżniająca ciągadło od elementów pomocniczych.
Pozostałe odpowiedzi są niepoprawne, ponieważ odnoszą się do elementów, które w typowym układzie ciągarki pełnią inne role niż odkształcanie materiału:
- Elementy napędowe (np. bębny/koła ciągarskie) odpowiadają głównie za ciąg i transport materiału, a nie za zmianę przekroju w sposób narzędziowy.
- Elementy prowadzące i konstrukcyjne stabilizują tor materiału i ustawienie zespołów, ale nie kształtują przekroju.
- Osłony, uchwyty czy układy smarowania są ważne eksploatacyjnie, jednak nie są narzędziem redukcji.
W nauce do egzaminu warto zapamiętać zasadę: redukcja przekroju zachodzi w ciągadle, a elementy bębnowe i prowadzące odpowiadają za ruch, naciąg oraz przejście między stopniami. Jeśli na schemacie masz kilka podobnych symboli, szukaj tego, który oznacza narzędzie (matrycę) w strefie przejścia materiału przez "zwężkę".
