KWALIFIKACJA ELE6 + ELE7 - STYCZEŃ 2017

Wyjaśnienie poprawnej odpowiedzi:

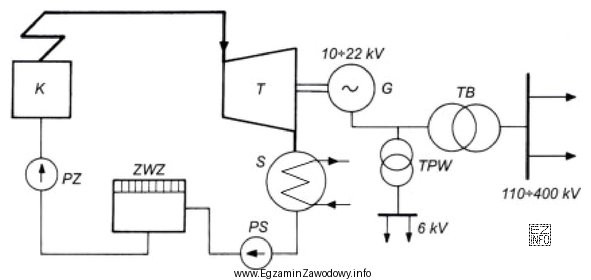

Na przedstawionym schemacie elektrowni parowej, literą "S" oznaczono skraplacz. Skraplacz jest kluczowym elementem w cyklu Rankine'a, który jest powszechnie stosowany w elektrowniach parowych. Jego zadaniem jest skraplanie pary wodnej po przejściu przez turbinę, co pozwala na jej ponowne wykorzystanie w cyklu. Umiejscowienie skraplacza na schemacie, za turbiną i przed pompą skroplin, jest zgodne z typowym układem elektrowni parowej.
