Odpowietrzenie (odpowietrznik/armatura do usuwania powietrza) jest kluczowe w obiegach instalacji solarnych, bo obecność pęcherzy powietrza może:
- zmniejszać przepływ czynnika i pogarszać odbiór ciepła z kolektorów,
- powodować hałas i wibracje w rurociągach,
- zwiększać ryzyko kawitacji i niestabilnej pracy pompy,
- utrudniać napełnianie oraz rozruch po serwisie.
W zadaniu wymagane jest odczytanie numeru elementu na konkretnym schemacie. W takim typie pytania nie wystarcza ogólna wiedza o tym, gdzie "zwykle" montuje się odpowietrzniki (często w najwyższych punktach obiegu lub w strefach gromadzenia się powietrza). Decydujące jest przypisanie numeru na rysunku do właściwego symbolu/elementu armatury.

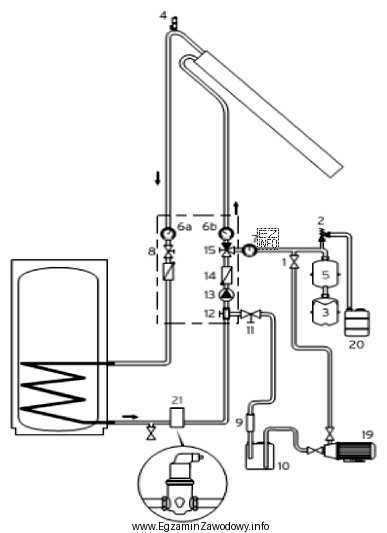

Na dołączonym schemacie instalacji solarnej odpowietrzenie jest oznaczone liczbą 4, więc tę odpowiedź należy wskazać.
Pozostałe propozycje (21, 2, 20) są nieprawidłowe, ponieważ w tym schemacie odnoszą się do innych elementów instalacji (np. armatury odcinającej, elementów pomiarowych lub części układu pompowego) albo do innych miejsc obiegu, które nie pełnią funkcji odpowietrzania. Typowym błędem jest wybór numeru "z górnej części rysunku" lub numeru elementu o podobnym kształcie na schemacie bez sprawdzenia symbolu i połączeń.
Wskazówka egzaminacyjna: przy pytaniach schematowych zawsze najpierw zidentyfikuj symbol (funkcję), a dopiero potem odczytaj przypisaną liczbę. Jeśli na rysunku występuje legenda, warto ją sprawdzić przed wyborem odpowiedzi.
