W kotle wodnorurkowym bębnowym (z walczakiem) jednym z kluczowych elementów jest walczak parowo-wodny (bęben). Jego rola nie polega na dodatkowym ogrzewaniu medium, lecz na pracy "węzła" obiegu: do walczaka dopływa mieszanina parowo-wodna z ekranów/rur parownika, a w samym walczaku następuje separacja pary od wody. Dzięki temu:
- para może być odprowadzona dalej w instalacji (często do przegrzewacza pary),
- woda może zostać skierowana z powrotem do obiegu krążenia w kotle.

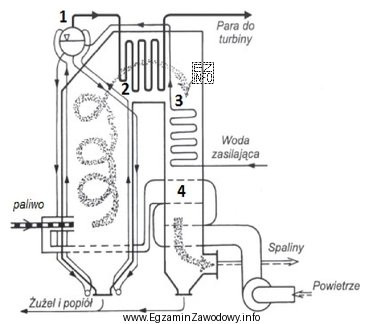

Dlatego, jeśli na schemacie element "1" wskazuje bęben będący zbiornikiem/komorą rozdziału pary i wody, prawidłową odpowiedzią jest walczak parowo-wodny.
Dlaczego pozostałe odpowiedzi są nieprawidłowe w takiej identyfikacji elementu na schemacie:
- Podgrzewacz powietrza jest wymiennikiem ciepła w torze spalin, którego zadaniem jest podniesienie temperatury powietrza do spalania. Zwykle lokalizuje się go w ciągu spalin i kojarzy z instalacją powietrza, a nie z obiegiem woda–para.
- Przegrzewacz pary służy do podniesienia temperatury pary ponad temperaturę nasycenia (uzyskanie pary przegrzanej). Jest to pakiet rur/wiązek ogrzewanych spalinami, a nie bęben rozdzielający fazy.
- Podgrzewacz wody zasilającej (ekonomizer) ogrzewa wodę przed wejściem do części parującej, odzyskując ciepło spalin. Jest elementem toru wody zasilającej, a konstrukcyjnie wygląda i działa jak wymiennik, nie jak walczak.
Wskazówka egzaminacyjna: przy rozpoznawaniu elementów na schemacie najpierw ustal, czy element należy do obiegu spalin (podgrzewacze powietrza/wody), czy do obiegu woda–para (walczak, parownik, przegrzewacz). To ogranicza ryzyko pomylenia podobnie brzmiących nazw.
