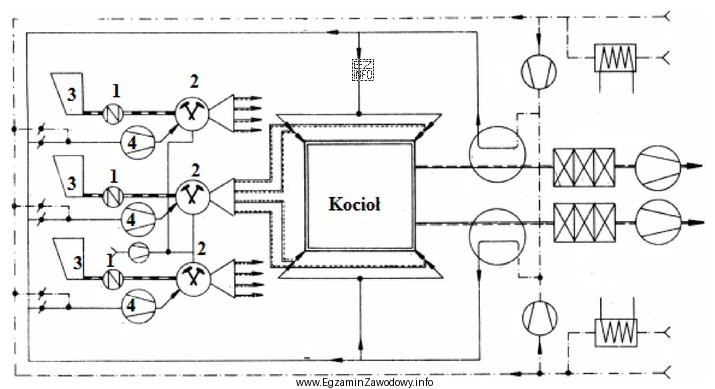

W bloku ciepłowniczym układy pomocnicze można rozróżniać według medium i funkcji: paliwo (węgiel/pył), powietrze do spalania oraz spaliny po spaleniu. Pytanie wymaga identyfikacji, jaki układ technologiczny tworzą elementy oznaczone na schemacie cyframi 1–4.
Odpowiedź "przygotowania pyłu węglowego." jest właściwa, gdy oznaczone urządzenia odpowiadają ciągowi: przygotowanie paliwa stałego do spalania (np. rozdrabnianie/mielenie, separacja, ewentualne podsuszanie, transport pyłu do palników). Charakterystyczne jest to, że taki układ dotyczy paliwa i prowadzi do uzyskania stabilnego, drobnego pyłu umożliwiającego efektywne spalanie.
Dlaczego pozostałe odpowiedzi nie pasują do tego typu oznaczeń:
- "odprowadzenia spalin." odnosi się do drogi spalin od kotła do komina (kanały spalin, wentylatory spalin, przepustnice). W takim układzie medium to spaliny, a nie paliwo; urządzenia są zwykle kojarzone z przepływem gazów po spaleniu.
- "podgrzewania powietrza." dotyczy powietrza doprowadzanego do spalania (np. podgrzewacze powietrza, kanały powietrzne, wentylatory powietrza). Jego celem jest podniesienie temperatury powietrza i poprawa warunków spalania, a nie przygotowanie paliwa.
- "oczyszczania spalin." oznacza instalacje redukujące pyły i zanieczyszczenia w spalinach (np. odpylanie, odsiarczanie). Nawet jeśli w nazwie pojawia się "pył", chodzi o pył w spalinach po spaleniu, a nie o pył węglowy jako paliwo przed spalaniem.
W praktyce egzaminacyjnej warto zapamiętać prostą strategię: najpierw ustal, jakie medium "obsługuje" dany układ (paliwo/powietrze/spaliny), a dopiero potem dopasuj nazwę układu. Jeśli na schemacie widać ciąg przygotowania paliwa do podania na palniki, właściwe będzie wskazanie układu przygotowania pyłu węglowego.
