W instalacjach energetyki cieplnej wyróżnia się kilka podstawowych obiegūw, czyli układów, w których krąży określone medium i które realizują konkretną funkcję procesu. Poprawne przypisanie urządzenia do obiegu polega na odpowiedzi na dwa pytania: jakie medium obsługuje ten element oraz jaka jest jego rola w wytwarzaniu energii.

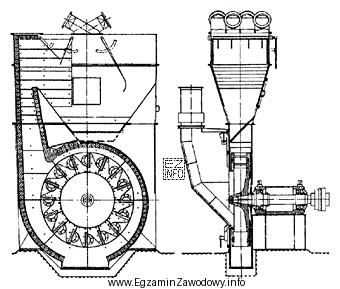

Odpowiedź "paliwowego" jest właściwa wtedy, gdy przedstawione urządzenie służy do transportu, dozowania, podawania albo przygotowania paliwa (np. elementy toru paliw stałych, ciekłych lub gazowych). W praktyce do obiegu paliwowego zalicza się m.in. urządzenia podające paliwo, elementy rurociągów paliwowych oraz armaturę odcinającą i regulacyjną przeznaczoną dla paliwa.
Dlaczego pozostałe odpowiedzi nie pasują?
- "wodnego" odnosi się do układów z wodą (zasilanie, obieg chłodzący, uzupełnianie, uzdatnianie), a nie do podawania paliwa. Student może tu ulec skojarzeniu "instalacja = rury = woda", co bywa błędem.
- "spalinowego" dotyczy kanałów spalin, elementów odprowadzania i oczyszczania spalin (np. przewody spalin, wentylatory ciągu, urządzenia odpylania). To inny tor procesu niż paliwo.
- "wodno-parowego" jest związany z wytwarzaniem i transportem pary oraz obiegiem wody w części kotła i instalacji parowej (np. walczak, przegrzewacze, rurociągi pary). Częsty błąd to przypisywanie "wszystkiego przy kotle" do obiegu wodno-parowego.
Wskazówka egzaminacyjna: nie opieraj się tylko na wyglądzie elementu. Szukaj cech funkcjonalnych na rysunku (sposób podłączenia, kierunek przepływu, typowe elementy jak podajnik/armatura paliwowa) i dopiero wtedy wybieraj obieg.
