W stacji redukcyjno‑schładzającej (PRS/PRDS) wyróżnia się zwykle dwa podstawowe "zadania" technologiczne: redukcję ciśnienia oraz schładzanie (attemperację) pary. Są to różne procesy i realizują je różne elementy instalacji.
Redukcja ciśnienia odbywa się poprzez dławienie przepływu pary na armaturze regulacyjnej, najczęściej na zaworze redukcyjnym/regulacyjnym. To właśnie na tym elemencie występuje kontrolowany spadek ciśnienia z wartości wyższej (po stronie zasilania) do wartości niższej (po stronie odbioru). W typowej praktyce zawór ten współpracuje z układem automatyki (czujnik ciśnienia + regulator), aby utrzymywać zadane ciśnienie za stacją.

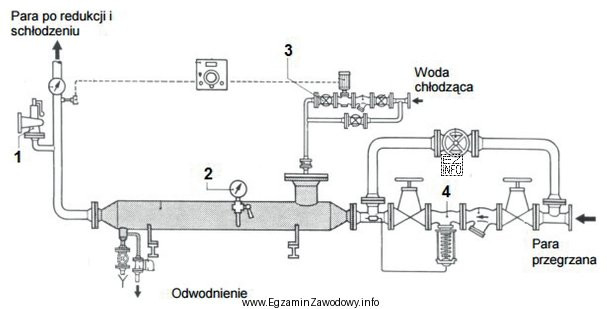

Odpowiedź "4" wskazuje element, w którym realizowana jest redukcja ciśnienia (zawór dławiący). Pozostałe wskazane numery odpowiadają elementom, które mogą występować w takim układzie, ale pełnią inne role:
- Elementy pomiarowe (np. manometr/przetwornik) informują o parametrach, lecz nie powodują redukcji.
- Elementy schładzania (np. dysza wtryskowa, zawór wody chłodzącej) zmieniają temperaturę pary przez wtrysk wody, ale nie są głównym miejscem spadku ciśnienia.
- Elementy zabezpieczające (np. zawór bezpieczeństwa) działają awaryjnie przy przekroczeniach, a nie do regulacji ciągłej.
Wskazówka egzaminacyjna: aby znaleźć miejsce redukcji, szukaj na schemacie armatury regulacyjnej w głównym ciągu pary oraz rozpoznaj ją po symbolice zaworu i typowym położeniu (przed odcinkiem o niższym ciśnieniu). Schładzanie zwykle jest dołączone do rurociągu jako odgałęzienie wody z dyszą wtryskową, a pomiary są "wpięte" jako przyrządy, nie jako elementy dławiące.
