Węzeł ciepłowniczy to funkcjonalny zespół urządzeń, który stanowi granicę i "interfejs" pomiędzy siecią ciepłowniczą a instalacjami odbiorczymi w budynku. Jego zadaniem jest bezpieczne przekazanie mocy cieplnej do odbiorcy oraz zapewnienie właściwych parametrów pracy (np. regulacja przepływu, stabilizacja temperatury po stronie odbiorcy, zabezpieczenia i odcięcie).

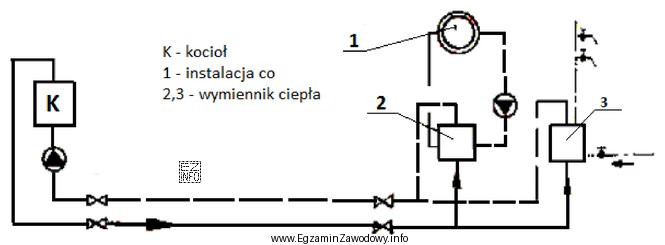

Dlatego odpowiedź "węzeł ciepłowniczy" jest właściwa, jeśli elementy oznaczone na schemacie tworzą typowy komplet urządzeń pracujących razem jako całość: od doprowadzenia czynnika z sieci, przez elementy sterujące i zabezpieczające, po przekazanie ciepła/rozdział do instalacji budynku.
- Odpowiedź "stacja schładzająca" jest nieprecyzyjna jako nazwa obiektu w tym kontekście i sugeruje układ, którego główną funkcją jest obniżanie temperatury czynnika (np. zrzut ciepła), co nie opisuje standardowej roli węzła cieplnego.
- Odpowiedź "sieć ciepłej wody użytkowej" oznacza układ rozprowadzenia c.w.u. po stronie odbiorcy (rury, piony, punkty czerpalne, cyrkulacja). To nie jest "zespół 1–3" pełniący funkcję przyłączenia do sieci ciepłowniczej, tylko część instalacji wewnętrznej.
- Odpowiedź "stacja redukcyjno-schładzająca" dotyczy typowo instalacji przygotowania medium (np. pary) przez redukcję ciśnienia i schładzanie. To inna funkcja niż typowe przekazanie ciepła z sieci do instalacji odbiorczej w budynku.
Wskazówka egzaminacyjna: przy tego typu pytaniach nie wystarczy rozpoznać pojedynczy symbol. Trzeba ocenić funkcję całego fragmentu schematu: skąd dokąd płynie czynnik, czy jest element wymiany/oddzielenia obiegów, gdzie jest regulacja i jakie instalacje są zasilane.
