W pytaniu trzeba rozpoznać dwa niezależne kryteria: liczbę ciągów oraz rodzaj obiegu wody.
1) Jednociągowy vs dwuciągowy

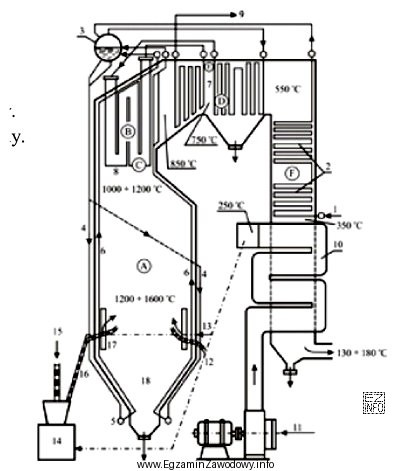

"Ciąg" opisuje drogę spalin przez kocioł i kolejne strefy wymiany ciepła. W kotle dwuciągowym spaliny przechodzą przez powierzchnie ogrzewalne w dwóch kolejnych przebiegach (np. po zawróceniu w komorze nawrotowej lub po zmianie kierunku przepływu w drugim ciągu). Schemat dwuciągowy zwykle pokazuje wyraźny podział na dwa tory/przebiegi spalin.
2) Obieg naturalny vs wymuszony
W naturalnym obiegu ruch wody w ekranach i rurach obiegowych wynika z różnicy gęstości: w ogrzewanych rurach wznoszących powstaje mieszanina parowo-wodna (lżejsza), a w rurach opadowych płynie chłodniejsza woda (cięższa). Układ nie wymaga pompy cyrkulacyjnej jako elementu napędowego obiegu. W wymuszonym obiegu kluczowym elementem jest pompa zapewniająca przepływ niezależnie od różnic gęstości.
Dlaczego poprawna jest odpowiedź: "dwuciągowego z naturalnym obiegiem wody"?
Bo łączy właściwie oba rozpoznane kryteria: dwa ciągi spalin oraz cyrkulację realizowaną bez wymuszenia pompą.
Dlaczego pozostałe odpowiedzi są błędne?
- "jednociągowego z naturalnym obiegiem wody" – błąd w liczbie ciągów (pomija drugi przebieg spalin).
- "dwuciągowego z wymuszonym obiegiem wody" – błąd w rodzaju cyrkulacji; wymuszony obieg oznacza napęd pompowo-cyrkulacyjny.
- "jednociągowego z wymuszonym obiegiem wody" – błędne są oba kryteria jednocześnie.
Wskazówka egzaminacyjna: najpierw policz ciągi (drogi spalin), a dopiero potem szukaj cechy obiegu (czy schemat sugeruje wymuszenie pompą, czy wykorzystuje układ grawitacyjno-gęstościowy).
