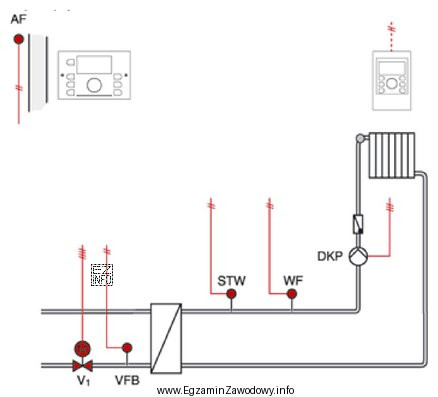

W schematach węzłów ciepłowniczych (technologicznych i AKPiA) oznaczenia literowe odnoszą się do konkretnych punktów pomiarowych lub elementów automatyki. Pomiar temperatury wody zasilającej jest jednym z podstawowych sygnałów wykorzystywanych do:
- utrzymania zadanej temperatury zasilania instalacji odbiorczej,
- kontroli poprawnej pracy wymiennika ciepła i układu regulacji,
- diagnostyki (np. wykrywanie odchyleń od nastaw, problemów z przepływem, błędów czujnika).
Odpowiedź "czujnik temperatury wody zasilającej" wskazuje element pomiarowy w obiegu zasilania, którego sygnał jest następnie wykorzystywany przez układ sterowania.
Odpowiedź "regulator węzła cieplnego" jest innym typem elementu: regulator przetwarza sygnały (m.in. z czujników) i realizuje algorytm sterowania, ale sam nie jest czujnikiem temperatury wody zasilającej.
Odpowiedź "czujnik temperatury zewnętrznej" dotyczy pomiaru warunków atmosferycznych (często używanego w regulacji pogodowej). Taki czujnik zwykle znajduje się poza węzłem (np. na elewacji) i opisuje inną wielkość niż temperatura wody zasilającej w instalacji.
Odpowiedź "termostat bezpieczeństwa" odnosi się do zabezpieczenia, które ma zadziałać przy przekroczeniu dopuszczalnej temperatury (funkcja ochronna/awaryjna). To nie to samo co standardowy czujnik pomiarowy wykorzystywany do regulacji ciągłej.
Wskazówka egzaminacyjna: w pytaniach o oznaczenia na schemacie warto rozdzielić w głowie trzy role: pomiar (czujnik), sterowanie (regulator) i zabezpieczenie (termostat bezpieczeństwa).
