W tyczeniu (wytyczaniu) obiektów w terenie geodeta nie ogranicza się wyłącznie do odłożenia miar "zasadniczych", czyli tych, które bezpośrednio prowadzą do wyznaczenia położenia punktu projektowanego. Dla zwiększenia pewności i wykrycia ewentualnych pomyłek stosuje się także miary kontrolne – są to dodatkowe pomiary, które pozwalają sprawdzić, czy wytyczony punkt ma poprawne położenie względem innych elementów szkicu.
W praktyce miara kontrolna może być np. dodatkową odległością (albo innym parametrem kontrolnym) dobraną tak, by jej wynik jednoznacznie potwierdzał poprawność tyczenia. Na szkicu tyczenia takie miary są zwykle oznaczane w sposób rozróżnialny (np. inną literą lub opisem) wśród pozostałych opisów i wymiarów.

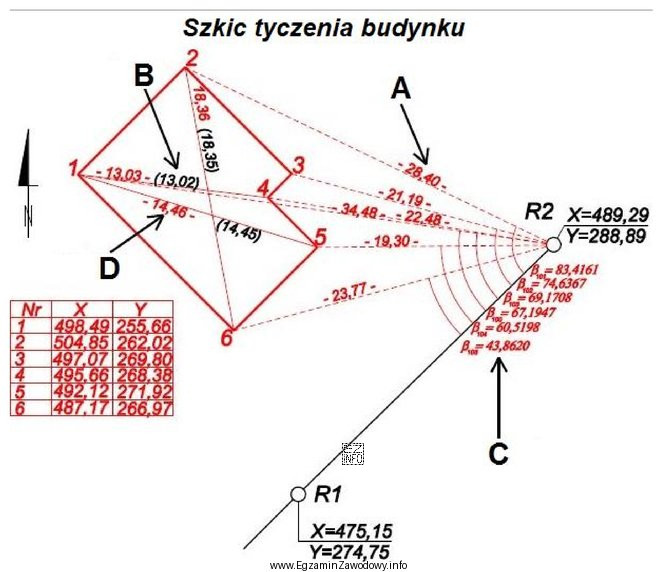

W tym zadaniu pytanie dotyczy wyłącznie identyfikacji oznaczenia na szkicu: "zmierzoną w terenie miarę kontrolną oznaczono…". Zgodnie z kluczem poprawną odpowiedzią jest literą B, czyli to oznaczenie na rysunku odnosi się do miary kontrolnej.
- Literą B. – poprawnie: wskazuje miarę kontrolną na szkicu tyczenia.
- Literą A. – błędnie: odpowiada innemu oznaczeniu/miarze niż kontrolna; wybór tej opcji wynika zwykle z pomylenia funkcji miar na szkicu.
- Literą C. – błędnie: to oznaczenie nie dotyczy miary kontrolnej; częsty błąd to zgadywanie na podstawie samej litery bez odczytu znaczenia na szkicu.
- Literą D. – błędnie: podobnie jak wyżej, litera odnosi się do innego elementu opisu; uczniowie mylą ją z kontrolą, jeśli nie rozróżniają miar zasadniczych i kontrolnych.
Wskazówka egzaminacyjna: przy pytaniach o szkice tyczenia najpierw ustal, jak na rysunku rozróżniono miary zasadnicze i kontrolne (opis, legenda, sposób zapisu), a dopiero potem wybierz literę. To ogranicza błędy wynikające z pośpiechu i automatycznych skojarzeń.
