KWALIFIKACJA ELE5 - STYCZEŃ 2020

Wyjaśnienie poprawnej odpowiedzi:

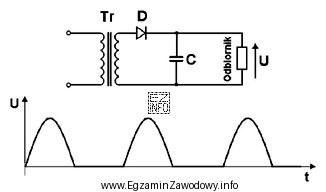

Na podstawie schematu prostownika i przebiegu czasowego napięcia wyjściowego, można stwierdzić, że uszkodzonym elementem jest kondensator. Prawidłowo działający kondensator w układzie prostownika pełni rolę filtru wygładzającego, który zmniejsza tętnienia napięcia wyjściowego. Na przedstawionym wykresie widoczne są duże tętnienia napięcia, co wskazuje na brak lub nieprawidłowe działanie kondensatora. Bez sprawnego kondensatora, napięcie wyjściowe ma kształt pulsujący, zbliżony do sinusoidy wyprostowanej jednopołówkowo. Pozostałe elementy układu (dioda, uzwojenia transformatora) nie są bezpośrednio odpowiedzialne za wygładzanie napięcia, więc ich uszkodzenie nie spowodowałoby takiego kształtu przebiegu napięcia wyjściowego.
