KWALIFIKACJA ELM2 + ELM5 - STYCZEŃ 2013



PYTANIE NR 10.

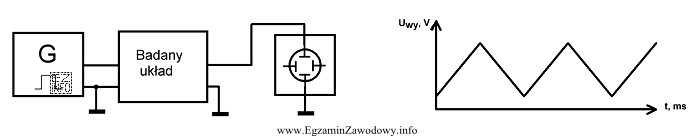

Na rysunkach przedstawiono schemat układu badanego i uzyskany na ekranie oscyloskopu zapis sygnału wyjściowego. Określ rodzaj badanego układu elektronicznego.
Na rysunkach przedstawiono schemat układu badanego i uzyskany na
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie przedstawionego zapisu sygnału wyjściowego na oscyloskopie, który pokazuje liniowe narastanie i opadanie napięcia w odpowiedzi na sygnał prostokątny, można stwierdzić, że badany układ ma charakter całkujący. Jest to typowa odpowiedź układu całkującego na sygnał prostokątny, gdzie napięcie wyjściowe jest proporcjonalne do całki sygnału wejściowego w czasie, co skutkuje liniowym narastaniem i opadaniem napięcia na wyjściu w czasie trwania odpowiednio stanu wysokiego i niskiego sygnału wejściowego.
