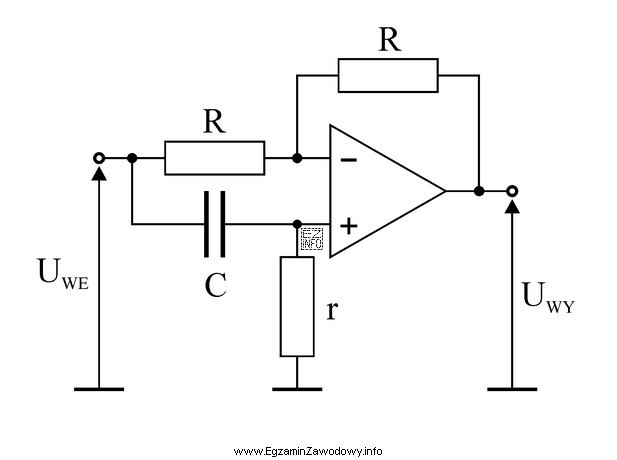

Opis wskazuje na układ, w którym regulacja rezystancji R wpływa na opóźnienie kątowe (czyli przesunięcie fazowe) sygnału wyjściowego względem wejściowego, natomiast amplituda sygnału wyjściowego pozostaje taka sama jak wejściowego. Taka własność jest charakterystyczna dla przesuwnika fazy, czyli filtru typu all-pass.
W filtrze all-pass kluczowe jest to, że w idealnym modelu jego moduł transmitancji jest (w szerokim zakresie) równy 1, a zmienia się przede wszystkim argument transmitancji, czyli faza. Zmiana R przesuwa częstotliwość graniczną/charakterystyczną układu, a więc zmienia to, dla jakich częstotliwości uzyskuje się określone przesunięcie fazowe.
Dlaczego pozostałe odpowiedzi nie pasują do opisu?
- "różniczkujący" – idealny różniczkujący ma wzmocnienie rosnące z częstotliwością (moduł proporcjonalny do ω), więc amplituda na wyjściu zależy od częstotliwości i zwykle nie jest równa amplitudzie wejściowej.
- "całkujący" – idealny całkujący ma wzmocnienie malejące z częstotliwością (moduł proporcjonalny do 1/ω), co również powoduje zmianę amplitudy w funkcji częstotliwości.
- "logarytmujący" – układ logarytmujący jest układem nieliniowym (często z elementem półprzewodnikowym), którego celem jest uzyskanie zależności logarytmicznej, a nie zachowanie stałej amplitudy i regulacja samej fazy.
Wskazówka egzaminacyjna: jeśli w treści pojawia się informacja "amplituda nie ulega zmianie", a mowa jest o "opóźnieniu kątowym", to typowo chodzi o układ kształtujący fazę (all-pass), a nie o układ całkujący/różniczkujący, które z definicji zmieniają także moduł odpowiedzi.
